¿Qué es un Molde SMC?

Un molde SMC es una herramienta de producción diseñada para formar y curar el Compound de Moldeo en Hoja (SMC) a través del moldeo por compresión. El molde proporciona la geometría requerida del producto mientras que el proceso de moldeo aplica presión y calor controlados para formar el material compuesto.

Dependiendo del producto, un molde SMC puede incluir una cavidad, un núcleo, insertos, superficies de partición, componentes de calentamiento, características de ventilación, sistemas de localización y soportes estructurales.

Una herramienta SMC de grado de producción debe diseñarse para mantener su geometría durante ciclos de moldeo repetidos. También debe proporcionar condiciones adecuadas para el flujo del material y el curado, permitiendo al mismo tiempo que la pieza terminada se desmoldee de manera eficiente.

Por esta razón, los principales objetivos de ingeniería de los herramentales SMC incluyen:

• Geometría precisa de cavidad y núcleo
• Estructura de molde estable
• Flujo de material controlado
• Condiciones térmicas uniformes
• Ventilación eficaz
• Formación controlada de rebaba
• Acabado superficial consistente
• Desmoldeo fiable
• Precisión dimensional repetible
• Estabilidad de producción a largo plazo

Por Qué el Diseño del Molde SMC es Crítico para la Calidad de Producción

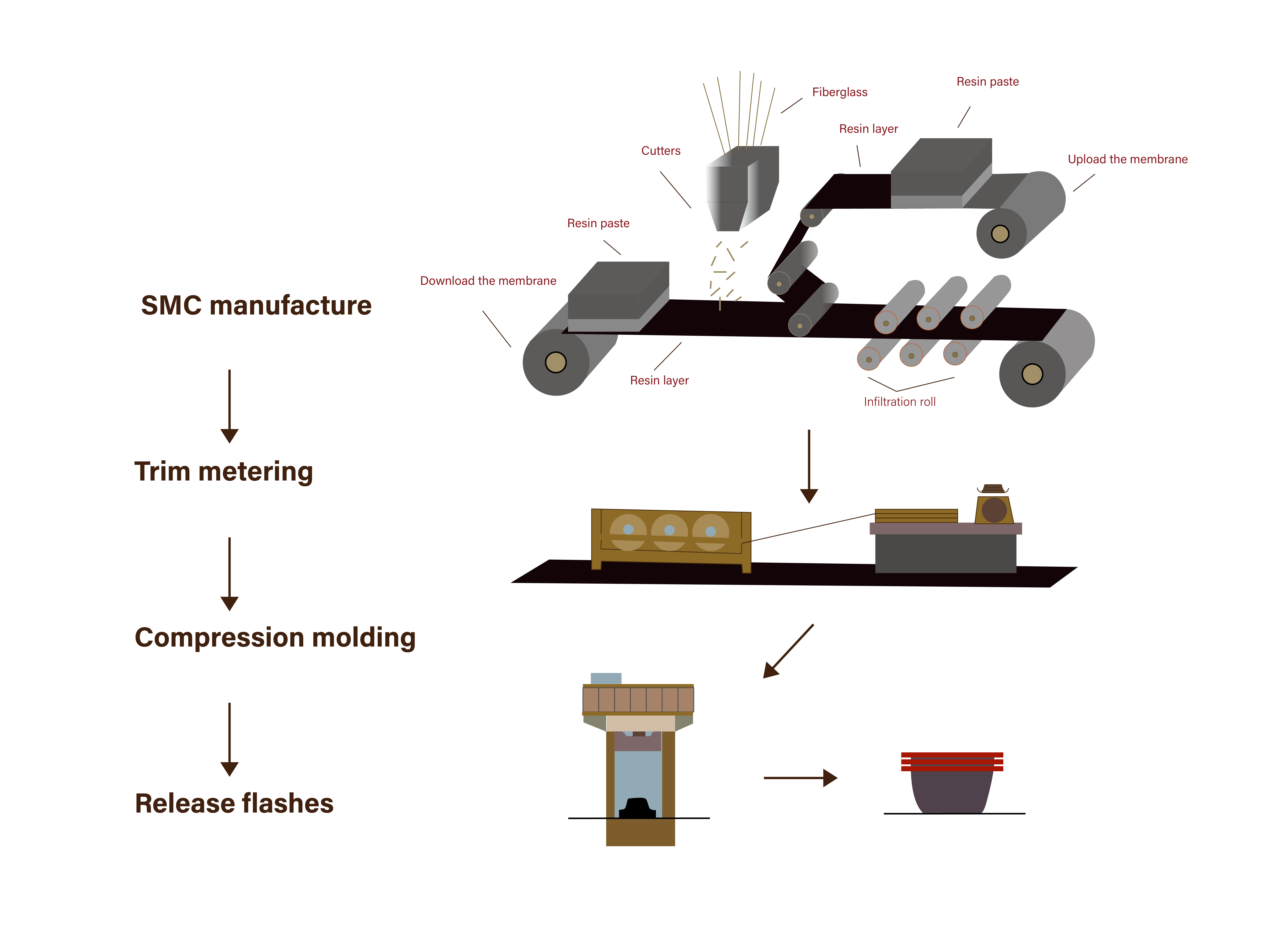

El moldeo SMC combina flujo de material, compresión, calentamiento y curado en un ciclo de producción relativamente corto. Un cambio en un parámetro de la herramienta puede influir en varios aspectos del proceso al mismo tiempo.

Por ejemplo, una geometría de cavidad inadecuada puede restringir el flujo del material, mientras que una ventilación deficiente puede contribuir a la retención de aire. Una temperatura de molde desigual puede resultar en un curado inconsistente, y unas superficies de partición inexactas pueden aumentar la rebaba.

Esto significa que un molde SMC debe desarrollarse como parte del sistema de moldeo completo, en lugar de diseñarse únicamente según la forma del producto terminado.

Un molde bien diseñado ayuda a crear una relación más predecible entre:

• Carga de material y flujo de material
• Presión de moldeo y llenado de la cavidad
• Temperatura del molde y curado
• Diseño de la línea de partición y control de rebaba
• Geometría de salida de molde y desmoldeo
• Acabado de la cavidad y apariencia del producto

Consideraciones Clave de Diseño para Herramentales SMC

El diseño de una herramienta SMC debe comenzar con el producto, el material, el proceso de moldeo y los requisitos de producción. Varios factores de la herramienta requieren atención particular.

Geometría de la Cavidad y el Núcleo

La cavidad y el núcleo definen la geometría final del componente SMC. Las dimensiones críticas, las áreas de transición, las nervaduras, los resaltes, los agujeros, los puntos de montaje y otras características funcionales deben considerarse durante el diseño de la herramienta.

Para componentes SMC de gran tamaño, mantener una geometría estable en toda la superficie del molde es especialmente importante porque pequeñas desviaciones pueden afectar las dimensiones finales de la pieza.

Diseño de la Línea de Partición

La línea de partición determina dónde se separan las secciones del molde. Su ubicación afecta el flujo del material, la formación de rebaba, los requisitos de recorte y el desmoldeo.

Una superficie de partición bien diseñada ayuda a controlar la fuga de material al tiempo que proporciona una trayectoria de separación práctica para el componente terminado.

Ángulos de Salida de Molde

Los ángulos de salida de molde proporcionan un espacio libre entre el componente moldeado y la superficie del molde durante el desmoldeo. Una salida de molde insuficiente puede aumentar la resistencia al desmoldeo y potencialmente dañar la pieza o la superficie del molde.

Los requisitos de salida de molde dependen de la geometría del producto, la condición de la superficie, las características del material y el proceso específico de moldeo SMC.

Rigidez del Molde

La estructura de la herramienta debe soportar cargas mecánicas y térmicas repetidas sin deformación excesiva.

Una rigidez adecuada es especialmente importante para herramientas SMC de gran superficie donde la deformación de la cavidad puede afectar la precisión dimensional y el rendimiento de la línea de partición.

Flujo de Material y Colocación de la Carga en el Moldeo SMC

El flujo del material es una de las consideraciones centrales en el moldeo por compresión SMC. Durante el cierre del molde, la carga de material se extiende a través de la cavidad y debe llegar a las áreas requeridas antes de que el proceso de curado avance demasiado.

Por lo tanto, el diseño del molde debe funcionar junto con el tamaño de la carga, la ubicación de la carga, la geometría del producto, la presión de moldeo y la temperatura.

Un flujo de material mal planificado puede contribuir a:

• Llenado incompleto
• Variación en la distribución de fibra
• Áreas locales ricas en resina
• Defectos superficiales
• Marcas de flujo o de unión
• Rebaba excesiva

Para componentes SMC complejos, la disposición de la carga y la geometría del molde deben evaluarse conjuntamente en lugar de hacerlo de forma independiente.

Por Qué la Ubicación de la Carga es Importante

La posición inicial de la carga SMC influye en la distancia y la dirección que el material debe recorrer durante la compresión. Una disposición adecuada de la carga puede ayudar a acortar los recorridos de flujo innecesarios y mejorar la distribución del material.

La configuración óptima depende de la geometría del producto y del sistema de materiales, por lo que las decisiones sobre la herramienta deben basarse en la aplicación real en lugar de en una regla general fija.

Control de la Temperatura en el Moldeo SMC

El control de la temperatura es una de las funciones más importantes de un molde SMC. Los materiales SMC requieren un calentamiento controlado durante el proceso de moldeo y curado, y el molde debe proporcionar condiciones térmicas suficientemente estables en toda el área de conformado.

El desequilibrio térmico puede contribuir a diferencias en el flujo del material y el curado entre diferentes áreas de la pieza.

Los efectos potenciales incluyen:

• Curado desigual
• Variación dimensional
• Diferencias en la calidad superficial
• Estrés residual
• Alabeo
• Variación de ciclo a ciclo

Para herramentales SMC de gran tamaño, los elementos calefactores o los canales de calentamiento deben disponerse según la geometría de la cavidad y los requisitos térmicos esperados.

Uniformidad Térmica en Toda la Cavidad

El objetivo de un sistema de calentamiento SMC no es simplemente aumentar la temperatura del molde. Debe crear condiciones térmicas repetibles en las áreas donde se forma y cura el material.

El rendimiento térmico debe evaluarse durante el desarrollo de la herramienta y el moldeo de prueba para que los posibles puntos calientes o fríos puedan identificarse antes de la producción regular.

Diseño de Ventilación para Moldes SMC

El aire atrapado entre la carga SMC y la superficie del molde puede convertirse en una fuente potencial de defectos de moldeo. Una ventilación eficaz proporciona vías para que el aire y los gases escapen durante la compresión.

Las ubicaciones de la ventilación deben determinarse según la geometría del producto, el flujo del material, la profundidad de la cavidad, la configuración de la línea de partición y las áreas donde el aire pueda quedar atrapado.

Una ventilación insuficiente puede contribuir a:

• Atrapamiento de aire
• Imperfecciones superficiales
• Vacios
• Llenado incompleto
• Variación local de la apariencia

Sin embargo, la ventilación también debe controlarse para que la fuga excesiva de material no cree rebaba innecesaria.

Por esta razón, la ventilación y el control de la rebaba deben considerarse conjuntamente durante el diseño del molde SMC.

Control de la Rebaba en el Moldeo por Compresión SMC

La rebaba se produce cuando el exceso de material SMC escapa a través de las superficies de partición del molde durante la compresión. En algunas aplicaciones, puede esperarse cierta cantidad de rebaba, pero la rebaba excesiva aumenta los requisitos de recorte y puede afectar la eficiencia de la producción.

El rendimiento de la rebaba está influenciado por varios factores:

• Precisión de la línea de partición
• Rigidez del molde
• Carga de material
• Presión de moldeo
• Flujo de material
• Desgaste del molde
• Diseño de la cavidad

Un molde de compresión SMC de precisión debe proporcionar superficies de partición estables y un soporte estructural suficiente para mantener un cierre consistente del molde.

También es importante reconocer que la rebaba no está controlada únicamente por la herramienta. La carga de material y los parámetros de moldeo pueden tener una influencia significativa en el resultado final.

Acabado Superficial de los Herramentales SMC

Para componentes SMC visibles, la calidad de la superficie del molde puede tener una influencia directa en la apariencia del producto terminado.

La superficie de la cavidad puede transferir marcas de mecanizado, arañazos, defectos de pulido u otras imperfecciones a la pieza moldeada. Esto hace que la preparación de la superficie sea una etapa importante de la fabricación de moldes SMC.

Las operaciones de acabado típicas pueden incluir:

• Mecanizado CNC de precisión
• Rectificado
• Ajuste manual
• Corrección de superficies
• Pulido
• Inspección final

El acabado requerido de la cavidad debe definirse según la apariencia del producto, el sistema de materiales y los requisitos de producción.

Precisión Dimensional de los Moldes SMC

La precisión dimensional es un requisito fundamental para los herramentales SMC. El molde debe reproducir la geometría aprobada del producto de manera consistente a lo largo de ciclos de moldeo repetidos.

Varios factores pueden influir en el rendimiento dimensional:

• Precisión del mecanizado CNC
• Deformación estructural del molde
• Expansión térmica
• Contracción del material
• Geometría del producto
• Condiciones de moldeo

Por esta razón, el control dimensional no debe detenerse en el mecanizado. La inspección de la herramienta y el moldeo de prueba son importantes para verificar si el molde funciona como se espera en condiciones reales de producción.

Problemas Comunes del Moldeo SMC y Soluciones con la Herramienta

Un defecto de moldeo no debe atribuirse automáticamente al molde SMC. Las características del material, el rendimiento de la prensa, el peso de la carga, la ubicación de la carga, la presión de moldeo, la temperatura, el tiempo de curado y otras variables del proceso también pueden influir en la pieza final.

Proceso de Fabricación de Moldes SMC

La fabricación de un molde SMC de precisión requiere la coordinación entre el diseño de la herramienta, el mecanizado, el acabado, el montaje, la inspección y la producción de prueba.

1. Revisión del Producto y los Planos – Analizar el modelo 3D, los planos, las dimensiones, las tolerancias y los requisitos funcionales.
2. Análisis DFM – Revisar los ángulos de salida de molde, las líneas de partición, el flujo de material, el desmoldeo y los posibles riesgos de la herramienta.
3. Diseño del Molde – Desarrollar la cavidad, el núcleo, los insertos, el calentamiento, la ventilación, la estructura de soporte y otros componentes de la herramienta.
4. Selección de Materiales – Seleccionar materiales de herramienta adecuados según la temperatura de moldeo, la presión, el volumen de producción y la vida útil esperada de la herramienta.
5. Mecanizado CNC – Fabricar los componentes del molde de acuerdo con las especificaciones de ingeniería aprobadas.
6. Tratamiento Térmico – Aplicar el tratamiento adecuado cuando lo requiera el material de la herramienta y el diseño.
7. Rectificado y Acabado – Corregir y refinar las superficies críticas del molde.
8. Pulido – Preparar las superficies de la cavidad según los requisitos de apariencia del producto.
9. Montaje del Molde – Ensamblar y alinear los componentes de la herramienta.
10. Inspección Dimensional – Verificar las dimensiones críticas del molde y la alineación.
11. Moldeo de Prueba – Probar el molde en condiciones prácticas de producción cuando sea necesario.
12. Optimización de la Herramienta – Realizar los ajustes necesarios basados en los resultados de la prueba.

Aplicaciones de los Moldes SMC

El moldeo por compresión SMC se utiliza para una amplia gama de componentes donde se requieren geometría repetible, rendimiento mecánico, propiedades eléctricas, resistencia a la corrosión o reducción de peso.

MDC fabrica herramentales SMC para aplicaciones que incluyen:

• Piezas compuestas para automoción
• Componentes estructurales y de carrocería para automoción
• Tapas de carcasas eléctricas
• Componentes de aislamiento eléctrico
• Cajas de contadores y carcasas eléctricas
• Bañeras y sanitarios
• Componentes para equipos industriales
• Componentes para transporte
• Tapas y paneles compuestos
• Otros componentes SMC personalizados

El diseño de la herramienta se adapta a la geometría, el material, el proceso de moldeo, el volumen de producción y los requisitos de calidad de cada aplicación.

Molde SMC, Herramienta SMC y Herramental SMC: ¿Cuál es la Diferencia?

Los términos molde SMC, mould SMC, herramienta SMC y herramental SMC se utilizan a menudo indistintamente en la industria de fabricación de compuestos.

En la comunicación práctica de fabricación, generalmente se refieren a las herramientas utilizadas para formar materiales SMC a través del moldeo por compresión.

La diferencia ortográfica entre mold y mould es principalmente regional. "Mold" es más común en el inglés americano, mientras que "mould" se usa ampliamente en el inglés británico y en muchos mercados internacionales de fabricación.

De manera similar, "herramental SMC" puede describir la solución de herramienta completa, mientras que "molde SMC" o "mould SMC" a menudo se refiere más específicamente a la herramienta de conformado.

Para fines de ingeniería y adquisiciones, la consideración importante no es la terminología, sino si la herramienta está diseñada correctamente para el proceso de moldeo SMC previsto.

Cómo Elegir un Fabricante de Moldes SMC

Elegir un fabricante de moldes SMC debe implicar más que comparar precios de herramientas. El proveedor debe comprender cómo el diseño del molde afecta el flujo del material, el curado, la calidad de la superficie, la precisión dimensional y la eficiencia de la producción.

Los factores importantes incluyen:

• Experiencia con moldes de compresión SMC
• Capacidad de ingeniería en herramentales para compuestos
• Experiencia en DFM y diseño de moldes
• Capacidad de mecanizado CNC de precisión
• Capacidad de acabado superficial y pulido
• Conocimiento en calentamiento y control de temperatura
• Diseño de ventilación y control de rebaba
• Capacidad de inspección de moldes
• Soporte para moldeo de prueba
• Capacidad para fabricar herramentales personalizados

Un fabricante de herramientas capacitado debe ser capaz de conectar las decisiones de diseño del molde con los requisitos de producción reales, en lugar de tratar el molde como un componente mecanizado aislado.

¿Qué Información se Necesita para un Proyecto de Herramental SMC?

Proporcionar información técnica completa ayuda al fabricante de herramientas a desarrollar una herramienta SMC que coincida con el proceso de producción previsto.

Los clientes deben proporcionar idealmente:

• Modelo 3D del producto o planos 2D
• Dimensiones del producto y tolerancias críticas
• Especificación del material SMC
• Requisitos del proceso de moldeo
• Volumen de producción esperado
• Información de la prensa de compresión disponible
• Acabado superficial requerido del producto
• Requisitos de calentamiento
• Requisitos de desmoldeo
• Estándares de inspección
• Insertos especiales o características funcionales

Si algunos parámetros del proceso no están finalizados, la configuración de la herramienta puede evaluarse en función de la información disponible del producto y las condiciones de fabricación esperadas.

¿Por Qué Elegir MDC para Herramentales SMC?

MDC fabrica moldes SMC, moldes (moulds) SMC, herramientas SMC y herramentales SMC personalizados para una amplia gama de aplicaciones con compuestos.

Nuestro desarrollo de herramentales integra el análisis del producto, DFM, diseño de la estructura del molde, mecanizado de precisión, acabado superficial, montaje, inspección dimensional y validación mediante pruebas.

Este enfoque orientado a la producción ayuda a garantizar que el molde se desarrolle en torno a los requisitos reales del proceso de moldeo SMC, en lugar de solo la geometría nominal del producto.

Diseño de Herramentales de Precisión

La geometría del molde, las líneas de partición, la salida de molde, los insertos, la ventilación, el calentamiento y el soporte estructural se evalúan según la aplicación específica.

Mecanizado CNC y Acabado Superficial

El mecanizado de precisión establece la geometría requerida de la cavidad, mientras que el rectificado y pulido posteriores preparan las superficies críticas para la producción.

Ingeniería Orientada a la Producción

Los herramentales SMC se diseñan teniendo en cuenta los ciclos de producción repetidos, incluyendo la estabilidad dimensional, las condiciones térmicas, el control de la rebaba y el rendimiento del desmoldeo.

Soluciones de Moldes SMC Personalizados

MDC proporciona soluciones de herramentales para diferentes aplicaciones SMC, en lugar de depender de una única configuración de molde estandarizada.

Preguntas Frecuentes sobre Moldes SMC

¿Qué es un molde SMC?

Un molde SMC es un sistema de herramienta utilizado para formar y curar el Compound de Moldeo en Hoja (SMC) a través del moldeo por compresión. Define la geometría del producto e influye en el flujo del material, el curado, la calidad superficial, la precisión dimensional, la rebaba y el desmoldeo.

¿Qué es un herramental SMC?

Un herramental SMC se refiere al molde y los componentes de herramienta asociados utilizados para el moldeo por compresión SMC. Dependiendo de la aplicación, el herramental puede incluir cavidades, núcleos, insertos, sistemas de calentamiento, características de ventilación, superficies de partición y soportes estructurales.

¿Cuál es la diferencia entre molde SMC (mold) y molde SMC (mould)?

Generalmente no hay diferencia técnica. "Mold" es la ortografía del inglés americano, mientras que "mould" se usa comúnmente en el inglés británico y en los mercados internacionales de fabricación.

¿Qué es una herramienta SMC?

Una herramienta SMC es una herramienta de producción diseñada para formar material SMC bajo condiciones controladas de compresión, calor y curado. El término se usa a menudo indistintamente con molde SMC.

¿Por qué es importante el control de la temperatura en el moldeo SMC?

La temperatura afecta el flujo del material y el comportamiento de curado durante el moldeo SMC. Las condiciones térmicas estables en todo el molde ayudan a mejorar la consistencia del proceso y reducen el riesgo de curado desigual y variación dimensional.

¿Por qué es importante la ventilación en el moldeo SMC?

La ventilación proporciona vías para que el aire y los gases escapen durante la compresión. Una ventilación adecuada puede ayudar a reducir el atrapamiento de aire, los vacíos y los defectos superficiales.

¿Cómo se puede controlar la rebaba en el moldeo SMC?

La rebaba puede verse influenciada por la precisión de la línea de partición, la rigidez del molde, la carga de material, la presión de moldeo, el flujo del material y el desgaste del molde. El diseño de la herramienta y el control del proceso deben considerarse conjuntamente.

¿Puede MDC fabricar moldes SMC personalizados?

Sí. MDC fabrica moldes SMC personalizados según la geometría del producto, el material, el proceso de moldeo, el volumen de producción, las condiciones del equipo, los requisitos de superficie y las especificaciones del cliente.

¿Qué industrias utilizan moldes SMC?

Los moldes SMC se utilizan en aplicaciones de fabricación de compuestos automotrices, eléctricas, de sanitarios, de transporte, de equipos industriales y otras.

¿MDC fabrica tanto moldes SMC como BMC?

Sí. MDC fabrica moldes de compresión personalizados tanto para aplicaciones SMC como BMC, con diseños de herramienta adaptados a las características y requisitos de producción de cada sistema de materiales.

Conclusión: Ingeniería de Herramentales SMC para una Producción Repetible

Un molde SMC de alta calidad no es simplemente una cavidad mecanizada. Es un sistema de producción diseñado en el que la geometría, la rigidez del molde, el control de la temperatura, el flujo del material, la ventilación, la gestión de la rebaba, el acabado superficial y el desmoldeo trabajan conjuntamente.

La configuración correcta de la herramienta depende del producto, el material SMC, el equipo de moldeo, el volumen de producción y la calidad requerida. Por esta razón, los herramentales SMC deben desarrollarse según el proceso de fabricación real, en lugar de mediante un enfoque único para todos.

En MDC, fabricamos moldes SMC, moldes (moulds) SMC, herramientas SMC, herramentales SMC y moldes de compresión personalizados para aplicaciones automotrices, eléctricas, de sanitarios, industriales y otras aplicaciones con compuestos.

Desde el DFM y el diseño del molde hasta el mecanizado CNC, el pulido, el montaje, la inspección y el moldeo de prueba, MDC se centra en soluciones de herramentales que respaldan la producción estable y la calidad constante de las piezas SMC.
