Por qué el moldeo por compresión de SMC es adecuado para cubiertas de carcasas eléctricas

Las cubiertas de carcasas eléctricas a menudo deben combinar resistencia mecánica, estabilidad dimensional, aislamiento eléctrico, resistencia al calor y durabilidad ambiental a largo plazo. Estos requisitos hacen que los composites termoestables reforzados con fibra, como el SMC, sean adecuados para muchas aplicaciones de carcasas eléctricas.

En comparación con los materiales convencionales, el SMC puede ofrecer una combinación de propiedades estructurales y eléctricas al tiempo que permite una producción eficiente mediante moldeo por compresión. El material también puede moldearse en formas complejas con nervaduras, elementos de montaje, salientes, aberturas y otros detalles integrados.

Un molde de compresión SMC bien diseñado ayuda a los fabricantes a lograr:

• Dimensiones de producto estables
• Espesor de pared consistente
• Buena calidad de superficie
• Aislamiento eléctrico fiable
• Rendimiento de producción repetible
• Reducción del mecanizado secundario
• Fabricación eficiente en volúmenes medios y altos

Sin embargo, estas ventajas dependen en gran medida de la calidad del molde y del control del proceso de moldeo por compresión. La geometría del molde, el flujo del material, la distribución de la temperatura, la ventilación y el desmoldeo influyen en la cubierta final de la carcasa eléctrica.

Requisitos clave de diseño de moldes para cubiertas eléctricas

Una cubierta de carcasa eléctrica puede parecer relativamente simple desde el exterior, pero su estructura interna puede contener múltiples características funcionales. Agujeros de montaje, nervaduras, áreas de sellado, salientes para tornillos, secciones de refuerzo e interfaces con el cuerpo de la carcasa deben ser reproducidos con precisión por el molde.

Por esta razón, el diseño de un molde para carcasas eléctricas debe considerar tanto la geometría del producto como el comportamiento del SMC durante el moldeo por compresión.

Precisión dimensional

La precisión dimensional es crítica porque las cubiertas de carcasas eléctricas normalmente deben encajar con una base, marco, junta, sistema de fijación o conjunto eléctrico correspondiente. Una variación dimensional excesiva puede crear dificultades de montaje o comprometer el rendimiento del sellado.

Por lo tanto, la cavidad y el núcleo del molde deben fabricarse según tolerancias de ingeniería cuidadosamente controladas. La compensación por contracción también debe considerarse durante la fase de diseño del utillaje para asegurar que el componente SMC terminado alcance las dimensiones requeridas.

Espesor de pared consistente

El espesor de pared tiene una influencia directa en el rendimiento mecánico y dimensional de una cubierta de carcasa eléctrica. Una variación significativa del espesor puede afectar el flujo del material, el comportamiento de curado, la contracción y la resistencia local.

Un molde correctamente diseñado ayuda a distribuir el material SMC de manera consistente en toda la cavidad, manteniendo la estructura de pared prevista. Esto es particularmente importante para cubiertas que contienen nervaduras, esquinas, salientes y secciones reforzadas.

Diseño de la línea de partición

La línea de partición es otra consideración importante al diseñar un molde de compresión para cubiertas eléctricas. Su posición influye en la formación de rebaba, la precisión dimensional, el mantenimiento del molde y la apariencia del componente terminado.

Una línea de partición optimizada debe proporcionar un cierre fiable del molde, minimizando al mismo tiempo la rebaba excesiva y evitando interferencias con superficies importantes de sellado o montaje.

Flujo de material SMC en el moldeo de cubiertas de carcasas eléctricas

Durante el moldeo por compresión, el material SMC se coloca en el molde y se comprime bajo presión y temperatura controladas. Al cerrarse el molde, el material fluye a través de la cavidad antes de curarse para formar la estructura compuesta final.

El comportamiento de flujo del SMC debe considerarse cuidadosamente al diseñar un molde SMC para cubiertas eléctricas. La geometría compleja, las largas distancias de flujo, las secciones estrechas, las nervaduras y los cambios en el espesor de pared pueden afectar la distribución del material.

Un flujo de material deficiente puede resultar en:

• Llenado incompleto de la cavidad
• Espesor de pared desigual
• Variación en la distribución de la fibra
• Áreas ricas en resina
• Defectos superficiales
• Debilidad local
• Rebaba excesiva

Por lo tanto, los ingenieros de moldes evalúan la geometría del producto y la estrategia de carga del material antes de finalizar el diseño del utillaje. El objetivo es lograr un flujo de material predecible y un llenado suficiente de la cavidad sin crear concentraciones de presión innecesarias o un movimiento excesivo del material.

Diseño de ventilación para moldes SMC de carcasas eléctricas

La ventilación es una parte importante del diseño de moldes de compresión para componentes eléctricos. Durante el cierre y curado del molde, el aire y los gases deben liberarse de la cavidad. Si quedan atrapados, pueden aparecer defectos superficiales, vacíos, llenado incompleto o problemas de calidad localizados.

Las salidas de aire correctamente posicionadas proporcionan vías controladas para que el aire y los gases escapen, minimizando al mismo tiempo las fugas no deseadas de SMC.

Para las cubiertas de carcasas eléctricas, una ventilación eficaz contribuye a:

• Mejor apariencia superficial
• Llenado más completo de la cavidad
• Reducción del atrapamiento de aire
• Menor riesgo de porosidad superficial
• Dimensiones moldeadas más consistentes
• Mayor estabilidad de la producción

La estrategia de ventilación debe desarrollarse según la geometría de la cavidad, la dirección del flujo del material, la configuración de la línea de partición y las condiciones de producción esperadas, en lugar de basarse en una disposición de ventilación estándar.

Control de temperatura en el moldeo por compresión para cubiertas eléctricas

El control de la temperatura es uno de los factores más importantes en la producción de cubiertas de carcasas eléctricas de SMC consistentes. Debido a que el SMC es un material compuesto termoestable, la temperatura de moldeo afecta directamente el flujo de la resina, el comportamiento de curado, la estabilidad dimensional, la calidad de la superficie y el tiempo de ciclo.

Por lo tanto, un molde de compresión SMC debe diseñarse con un sistema de calefacción que proporcione una distribución de temperatura estable y razonablemente uniforme en toda la cavidad y el núcleo. Un calentamiento desigual puede provocar que diferentes áreas del componente curen a diferentes velocidades, aumentando el riesgo de deformación, variación dimensional o defectos superficiales.

Calentamiento uniforme en todo el molde

Las cubiertas de carcasas eléctricas grandes a menudo tienen superficies de moldeo relativamente amplias. Si la distribución de la temperatura no está correctamente equilibrada, diferentes regiones de la pieza pueden experimentar diferentes condiciones de curado.

MDC considera la estructura del molde, la geometría de la cavidad, la disposición del calentamiento y el ciclo de producción esperado al desarrollar el sistema térmico. El objetivo es proporcionar condiciones de calentamiento estables en toda el área de moldeo y mantener un rendimiento de producción repetible.

Estabilidad de la temperatura y consistencia del producto

Una temperatura de molde estable ayuda a mantener un flujo de SMC y un comportamiento de curado predecibles. Esto contribuye a la consistencia de las dimensiones, la apariencia superficial y las propiedades mecánicas de un ciclo de producción a otro.

Para entornos de producción donde las cubiertas de carcasas eléctricas se fabrican de forma continua, la estabilidad térmica es particularmente importante porque pequeñas variaciones en el proceso pueden acumularse y dar lugar a tasas de rechazo más altas con el tiempo.

Requisitos de acabado superficial para cubiertas de carcasas eléctricas

La superficie del molde influye directamente en la apariencia de la cubierta eléctrica SMC terminada. Los productos de carcasas eléctricas pueden requerir superficies lisas y uniformes porque a menudo son componentes visibles o deben interactuar con juntas, etiquetas, herrajes de montaje y otros conjuntos.

Por lo tanto, un molde de carcasa eléctrica de alta calidad debe proporcionar una superficie de cavidad adecuada para los requisitos del producto final del cliente.

Dependiendo de la aplicación, el acabado de la superficie puede incluir:

• Mecanizado de precisión
• Rectificado fino
• Pulido
• Acabado con textura
• Tratamiento superficial localizado

Un acabado superficial adecuado puede mejorar la consistencia visual de las piezas moldeadas al tiempo que facilita un desmoldeo fiable. Puede reducir la adhesión del material y facilitar el mantenimiento del molde durante largas series de producción.

Calidad de la superficie y montaje de la carcasa eléctrica

La calidad de la superficie no es solo una consideración estética. Ciertas áreas de una cubierta eléctrica pueden necesitar proporcionar un contacto preciso con sellos, sujetadores, marcos o componentes de acoplamiento. Por lo tanto, las irregularidades excesivas de la superficie pueden afectar el rendimiento del montaje.

Por esta razón, las superficies críticas de sellado y montaje deben identificarse durante la etapa de diseño del molde, en lugar de tratarse solo como un problema de acabado después del mecanizado.

Diseño de desmoldeo para cubiertas eléctricas de SMC

Un desmoldeo fiable es esencial para mantener la eficiencia de la producción. Después del curado, el componente SMC debe extraerse del molde sin dañar los bordes, nervaduras, características de montaje o superficies visibles.

Un molde diseñado incorrectamente puede crear una resistencia excesiva al desmoldeo. Esto puede provocar arañazos, deformaciones, rotura de características o tiempos de inactividad de la producción.

Ángulos de salida

Los ángulos de salida adecuados ayudan a que la cubierta eléctrica moldeada se separe suavemente de la cavidad y el núcleo. El ángulo requerido depende de la geometría de la pieza, el acabado de la superficie, la textura, las características del material y los requisitos del cliente.

Consideraciones sobre expulsión y liberación

Cuando la estructura del producto requiere asistencia adicional durante el desmoldeo, el diseño del molde puede incorporar características adecuadas de expulsión o liberación. Estas características deben posicionarse cuidadosamente para evitar dañar áreas funcionales o estéticas del componente.

Un buen diseño de desmoldeo ayuda a reducir:

• Daños en la pieza
• Interrupciones del ciclo de producción
• Esfuerzo de extracción manual
• Desgaste de la superficie del molde
• Mantenimiento innecesario

Rigidez del molde y estabilidad dimensional a largo plazo

Las cubiertas de carcasas eléctricas a menudo se producen en ciclos de moldeo repetidos, lo que significa que el utillaje debe mantener su geometría bajo cargas mecánicas y térmicas continuas.

Un molde de compresión rígido minimiza la deformación durante el funcionamiento de la prensa y ayuda a mantener dimensiones de cavidad consistentes durante largos períodos de producción. Esto es particularmente importante para cubiertas de mayor tamaño, donde el tamaño del molde y el área de conformado aumentan el potencial de desviación.

Por lo tanto, la estructura del molde debe diseñarse según:

• Tamaño y geometría de la pieza
• Presión de moldeo requerida
• Especificaciones de la prensa
• Selección del acero para moldes
• Disposición del sistema de calefacción
• Volumen de producción esperado

Una rigidez estructural adecuada favorece la repetibilidad dimensional y ayuda a reducir la deformación del utillaje durante la producción.

Selección de materiales para moldes de cubiertas de carcasas eléctricas

La selección del acero para utillaje afecta el rendimiento del mecanizado, la resistencia al desgaste, la estabilidad térmica, el acabado de la superficie y la vida útil del molde. El material adecuado debe seleccionarse según los requisitos de producción, en lugar de utilizar la misma especificación para cada aplicación.

La especificación final del material también debe considerar el tratamiento térmico, la temperatura de funcionamiento del molde, el ciclo de producción, la vida útil esperada del utillaje y los requisitos de mantenimiento.

Cómo afecta el diseño del molde a la calidad de la cubierta eléctrica

El punto importante es que estos factores no funcionan de forma independiente. Un molde fiable para cubiertas de carcasas eléctricas requiere que la cavidad, el sistema térmico, la estructura de ventilación, la línea de partición, el acabado superficial y la estructura mecánica funcionen juntos como un sistema de utillaje.

Control de calidad para moldes de compresión de carcasas eléctricas

La calidad de un molde SMC afecta directamente la consistencia de las cubiertas de carcasas eléctricas producidas con él. Por esta razón, la calidad del utillaje debe controlarse durante todo el proceso de fabricación, en lugar de depender solo de una inspección visual final.

Un fabricante profesional de moldes de compresión evalúa las dimensiones críticas, la geometría de la cavidad, las superficies de partición, los sistemas de calefacción, las características de ventilación, el acabado superficial y la precisión del montaje antes de que el molde entre en producción.

Inspección dimensional

Las dimensiones críticas del molde se verifican con los planos de producto aprobados y las especificaciones del utillaje. Se presta especial atención a las dimensiones de la cavidad, las características de montaje, las superficies de sellado, los insertos y las áreas de la línea de partición.

Una inspección dimensional precisa ayuda a garantizar que la cubierta eléctrica SMC terminada cumpla con las tolerancias de montaje y funcionales requeridas.

Inspección de la cavidad y la superficie de partición

La superficie de la cavidad y la línea de partición se inspeccionan para identificar marcas de mecanizado, deformación local, holguras excesivas u otras condiciones que podrían influir en la calidad del producto.

Una superficie de partición precisa es especialmente importante para controlar la rebaba. Una holgura excesiva entre las mitades del molde puede permitir que el material SMC escape durante la compresión y cree trabajo de recorte adicional.

Verificación del sistema de calefacción

El sistema de calefacción del molde debe verificarse antes de la producción para confirmar que la configuración de calefacción diseñada puede proporcionar condiciones térmicas estables.

La verificación de la temperatura ayuda a identificar posibles puntos calientes o áreas frías que podrían resultar en un curado inconsistente o una variación dimensional en la cubierta de la carcasa eléctrica.

Moldeo de prueba

El moldeo de prueba es una etapa esencial en el desarrollo de un molde para cubiertas de carcasas eléctricas. Proporciona una oportunidad para evaluar la interacción real entre el molde, el material SMC, la prensa de moldeo y los parámetros de procesamiento.

Durante la producción de prueba, los ingenieros pueden evaluar:

• Comportamiento de llenado del material
• Distribución de la rebaba
• Apariencia superficial
• Consistencia del espesor de pared
• Dimensiones de la pieza
• Rendimiento del desmoldeo
• Condición de curado
• Estabilidad de la temperatura del molde

Los resultados de la prueba pueden utilizarse para realizar ajustes controlados en el utillaje o en el proceso antes de que comience la producción en masa.

Defectos comunes en el moldeo de cubiertas eléctricas de SMC y sus soluciones

Incluso cuando el diseño básico del molde es correcto, pueden ocurrir defectos de producción si las condiciones del utillaje, la carga del material, la temperatura, la presión o los parámetros de curado no se controlan adecuadamente. Comprender la relación entre el defecto y su causa potencial ayuda a los ingenieros a resolver los problemas de manera más eficiente.

El principio clave es que un defecto de moldeo no debe atribuirse automáticamente solo al molde. La geometría del producto, el estado del material SMC, la temperatura de moldeo, la presión, el tiempo de curado, la estrategia de carga y el rendimiento de la prensa pueden influir en el resultado final.

Un enfoque de ingeniería sistemático ayuda a distinguir los problemas relacionados con el utillaje de los relacionados con el proceso y conduce a una acción correctiva más eficaz.

Moldeo de prueba y optimización del utillaje para cubiertas eléctricas

Para cubiertas de carcasas eléctricas complejas, la primera prueba del molde no es simplemente una inspección de aprobado o rechazo. Proporciona datos de producción valiosos que pueden utilizarse para optimizar todo el sistema de utillaje y moldeo.

Evaluación de la distribución del material

Los ingenieros examinan el componente moldeado para determinar si el material SMC se ha distribuido uniformemente en toda la cavidad. Las áreas alrededor de nervaduras, esquinas, salientes y características profundas requieren especial atención porque los cambios en la geometría pueden influir en el flujo del material.

Verificación de las dimensiones del producto

Las dimensiones críticas se miden después del moldeo de prueba para determinar si el molde compensa correctamente la contracción esperada del material y los efectos térmicos.

Cuando sea necesario, se pueden realizar ajustes en el utillaje antes de que el molde se libere para la producción.

Evaluación de la calidad de la superficie

La superficie moldeada se inspecciona para detectar variaciones de brillo, picaduras, poros, exposición de la fibra, áreas ricas en resina y otros defectos visibles. Estas observaciones ayudan a determinar si se requiere un acabado adicional del molde, ajustes de ventilación u optimización del proceso.

Confirmación del rendimiento del desmoldeo

El componente debe separarse del molde sin fuerza excesiva ni daños. Si se produce adherencia o deformación, los ingenieros pueden revisar los ángulos de salida, el estado de la superficie de la cavidad, la estrategia de liberación y la geometría local del producto.

Este enfoque de prueba y optimización ayuda a transformar un molde recién fabricado en un sistema de utillaje listo para la producción, en lugar de tratar la entrega del molde como el final del proceso de ingeniería.

Proceso de fabricación de MDC para moldes de carcasas eléctricas

En MDC, el desarrollo de un molde de compresión SMC sigue un proceso de fabricación estructurado diseñado en torno a los requisitos del producto del cliente y las condiciones de producción.

1. Revisión del producto y los planos: Analizar la geometría, tolerancias, especificaciones del material y requisitos funcionales del producto.
2. Análisis DFM: Revisar el espesor de pared, nervaduras, salientes, ángulos de salida, líneas de partición, flujo de material y condiciones de desmoldeo.
3. Diseño 3D del molde: Desarrollar la cavidad, el núcleo, los insertos, el sistema de calefacción, el sistema de ventilación y la estructura de soporte.
4. Preparación del material: Seleccionar y preparar el acero para moldes adecuado según los requisitos de producción.
5. Mecanizado CNC: Fabricar los componentes del molde y las superficies de la cavidad según las especificaciones de ingeniería.
6. Tratamiento térmico: Aplicar el tratamiento térmico adecuado cuando sea necesario para mejorar la dureza, la resistencia al desgaste y la estabilidad dimensional.
7. Acabado de precisión: Realizar rectificado, ajuste, pulido y otras operaciones de acabado.
8. Montaje del molde: Ensamblar núcleos, cavidades, insertos, componentes de calefacción y otros elementos del utillaje.
9. Inspección: Verificar dimensiones críticas, alineación, superficies de partición y funcionalidad del molde.
10. Moldeo de prueba: Probar el utillaje en condiciones prácticas de moldeo y evaluar la cubierta eléctrica resultante.
11. Optimización del utillaje: Realizar los ajustes necesarios según los resultados de la prueba y los requisitos del cliente.
12. Aprobación final: Completar la inspección final antes de que el utillaje esté listo para la producción.

Este proceso permite a MDC considerar el molde como parte del sistema de fabricación completo. El objetivo no es simplemente producir un utillaje mecanizado con precisión, sino entregar un utillaje que pueda soportar una producción estable y repetible de cubiertas de carcasas eléctricas de SMC.

Aplicaciones de los moldes de compresión para cubiertas de carcasas eléctricas

Las cubiertas de carcasas eléctricas de SMC se utilizan en aplicaciones donde el aislamiento eléctrico, la resistencia mecánica, la estabilidad dimensional y la resistencia ambiental son importantes. La combinación del rendimiento del material compuesto y la eficiencia del moldeo por compresión hace que el SMC sea adecuado para una amplia gama de productos eléctricos e industriales.

Equipos de distribución eléctrica

Las cubiertas de carcasas de SMC pueden utilizarse para equipos de distribución eléctrica y carcasas protectoras donde se requiere un aislamiento fiable y estabilidad dimensional. El utillaje de precisión ayuda a mantener interfaces consistentes entre las cubiertas, los componentes internos y las bases de la carcasa.

Equipos de conmutación y control

Los equipos de conmutación y control a menudo requieren cubiertas compuestas protectoras con características de montaje precisas y un rendimiento de aislamiento eléctrico estable. El moldeo por compresión permite integrar nervaduras complejas, salientes y características funcionales en el componente.

Cubiertas para contadores y protección eléctrica

El SMC también es adecuado para cajas de contadores y carcasas de protección eléctrica expuestas a entornos exteriores o industriales exigentes. Un molde correctamente diseñado favorece un espesor de pared constante y una producción repetible en grandes cantidades.

Equipos eléctricos industriales

Los sistemas eléctricos industriales pueden requerir cubiertas compuestas personalizadas para motores, sistemas de control, equipos de alimentación y otros conjuntos eléctricos. El utillaje SMC personalizado permite a los fabricantes producir componentes según dimensiones, requisitos de montaje y especificaciones de superficie específicos.

¿Qué información se necesita para fabricar un molde para cubierta eléctrica?

Proporcionar información completa del producto al inicio de un proyecto de utillaje ayuda a los ingenieros a desarrollar una solución de molde más precisa y orientada a la producción. Los clientes que buscan un molde para cubiertas de carcasas eléctricas deberían idealmente proporcionar la siguiente información:

• Modelo 3D del producto o planos de ingeniería 2D
• Especificación del material SMC
• Dimensiones del producto y tolerancias críticas
• Volumen de producción esperado
• Especificaciones de la prensa de compresión disponible
• Acabado superficial requerido
• Requisitos de aislamiento eléctrico
• Requisitos de inspección dimensional
• Requisitos de desmoldeo automático o manual
• Insertos especiales o características funcionales

Cuanto más completa sea la información técnica inicial, más fácil será para el ingeniero de utillaje optimizar la estructura del molde, la carga del material, la configuración de calefacción, la ventilación y las condiciones de producción antes de que comience la fabricación.

Cómo elegir un fabricante de moldes de compresión para cubiertas eléctricas

La selección de un fabricante de moldes de compresión debe implicar algo más que comparar precios de utillaje. El molde debe funcionar de forma fiable bajo ciclos repetidos de presión y temperatura, manteniendo al mismo tiempo los requisitos dimensionales y de superficie del componente eléctrico terminado.

Al evaluar posibles proveedores de utillaje, los fabricantes deben considerar:

• Experiencia con utillaje de SMC y compuestos termoestables
• Comprensión de los procesos de moldeo por compresión
• Capacidad de mecanizado CNC de precisión
• Conocimiento de aceros para moldes y tratamientos térmicos
• Capacidad de diseño de calefacción y control de temperatura
• Optimización de ventilación y flujo de material
• Capacidad de moldeo de prueba y puesta a punto
• Procedimientos de inspección dimensional
• Capacidad para fabricar utillaje personalizado
• Comunicación técnica y soporte del proyecto

Un proveedor de utillaje capacitado debe ser capaz de explicar no solo cómo se fabricará el molde, sino también cómo su diseño favorece el proceso de producción requerido y la calidad final del producto.

¿Por qué elegir MDC para moldes de compresión de carcasas eléctricas?

MDC proporciona moldes de compresión personalizados para componentes eléctricos de SMC, combinando la fabricación de utillaje de precisión con un conocimiento práctico de los procesos de moldeo de compuestos.

Nuestro enfoque de ingeniería considera la relación completa entre el producto, el material, el molde, la prensa y las condiciones de moldeo. Esto permite tomar decisiones de utillaje según los requisitos de producción reales, en lugar de tratar cada molde como un proyecto de mecanizado aislado.

Desarrollo de utillaje centrado en la ingeniería

MDC evalúa la geometría del producto, el espesor de pared, las nervaduras, los salientes, las líneas de partición, el flujo de material, los requisitos de calefacción y las condiciones de desmoldeo durante la etapa de diseño.

Fabricación de precisión

Se utilizan procesos avanzados de mecanizado CNC, acabado de precisión, rectificado, ajuste e inspección para producir componentes del molde con la precisión dimensional y la calidad de superficie requeridas.

Soporte de moldeo de prueba

MDC apoya la validación del utillaje mediante moldeo de prueba y evaluación de ingeniería. Los resultados de las pruebas pueden utilizarse para identificar posibles problemas de llenado, rebaba, apariencia superficial, dimensiones y desmoldeo antes de que el utillaje entre en producción regular.

Soluciones personalizadas

Cada aplicación de carcasa eléctrica tiene diferentes dimensiones de producto, requisitos de material, volúmenes de producción y condiciones de prensa. MDC desarrolla utillaje personalizado según los requisitos específicos del cliente, en lugar de basarse en una estructura de molde única para todos.

Para los fabricantes que desarrollan cubiertas de carcasas eléctricas de SMC, este enfoque integrado ayuda a reducir los riesgos del utillaje y favorece una producción a largo plazo más estable.

Preguntas frecuentes sobre moldes de compresión para carcasas eléctricas

¿Qué es un molde de compresión para una cubierta de carcasa eléctrica?

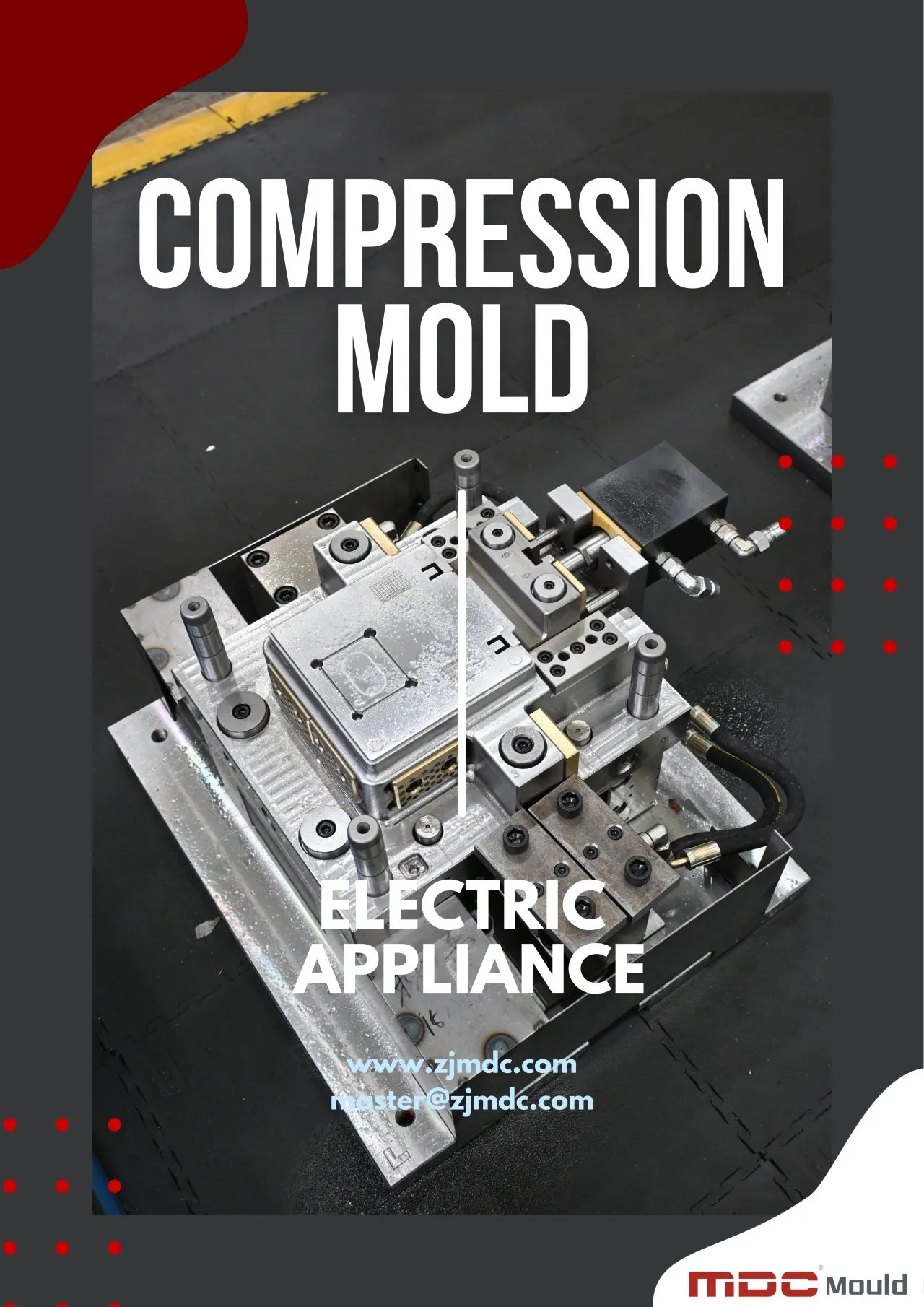

Un molde de compresión para una cubierta de carcasa eléctrica es un sistema de utillaje de precisión que se utiliza para formar SMC u otros materiales compuestos termoestables en la geometría de cubierta requerida bajo calor y presión controlados.

¿Por qué es adecuado el SMC para cubiertas de carcasas eléctricas?

El SMC puede ofrecer una combinación útil de resistencia mecánica, aislamiento eléctrico, estabilidad dimensional y resistencia a entornos de servicio exigentes. También puede moldearse por compresión en formas complejas con nervaduras, salientes y características de montaje integradas.

¿Qué factores son importantes al diseñar un molde SMC para cubiertas eléctricas?

Los factores importantes incluyen la precisión de la cavidad, el espesor de pared, el flujo de material, el diseño de la línea de partición, la ventilación, la calefacción, el acabado superficial, los ángulos de salida, la rigidez del molde, la compensación de la contracción y los requisitos de desmoldeo.

¿Cómo afecta la temperatura del molde a las cubiertas eléctricas de SMC?

La temperatura del molde afecta el flujo y el comportamiento de curado del SMC. Las condiciones de temperatura estables y adecuadamente distribuidas ayudan a mejorar la consistencia dimensional, la calidad de la superficie, la uniformidad del curado y la repetibilidad de la producción.

¿Por qué se produce rebaba en las cubiertas eléctricas de SMC?

La rebaba puede deberse a la holgura en la línea de partición, una presión de moldeo excesiva, el desgaste del molde, una carga de material incorrecta u otras condiciones del proceso. Mejorar la precisión del molde y revisar los parámetros de moldeo puede ayudar a reducir la rebaba excesiva.

¿Cómo se puede reducir la deformación en las cubiertas eléctricas de SMC?

La deformación puede estar influenciada por una distribución desigual de la temperatura, un espesor de pared no uniforme, las condiciones de curado, la contracción del material y la deformación del molde. Mejorar el equilibrio térmico, la geometría del producto, la rigidez del molde y el control del proceso puede reducir el riesgo.

¿Puede MDC fabricar moldes SMC personalizados para componentes eléctricos?

Sí. MDC fabrica moldes de compresión SMC personalizados según la geometría del producto, las especificaciones del material, el volumen de producción, las condiciones de la prensa, los requisitos de superficie y los estándares de calidad del cliente.

¿MDC ofrece soporte de moldeo de prueba?

Sí. El moldeo de prueba puede utilizarse para evaluar el llenado del material, las dimensiones, la calidad de la superficie, la rebaba, el curado y el rendimiento del desmoldeo, y para identificar posibles ajustes del utillaje antes de la producción.

Conclusión

Una cubierta de carcasa eléctrica de alta calidad requiere algo más que una cavidad con la forma correcta. La precisión dimensional, el espesor de pared, el flujo de material, el control de la temperatura, la ventilación, el acabado superficial, la rigidez del molde y el rendimiento del desmoldeo deben funcionar juntos para lograr resultados de producción estables.

Para componentes eléctricos de SMC, un molde de compresión diseñado profesionalmente proporciona la base para una fabricación repetible. Un diseño de utillaje adecuado puede ayudar a reducir la variación dimensional, mejorar la calidad de la superficie, controlar la rebaba, simplificar el desmoldeo y favorecer una producción eficiente en volúmenes medios y altos.

En MDC, fabricamos moldes SMC y moldes de compresión personalizados para cubiertas de carcasas eléctricas y otros componentes compuestos. Desde el análisis DFM inicial y el diseño del molde hasta el mecanizado de precisión, el moldeo de prueba, la inspección y la optimización del utillaje, nuestro equipo de ingeniería se centra en los requisitos completos de producción de cada proyecto.

Si está desarrollando una cubierta de carcasa eléctrica de SMC y necesita un socio de utillaje fiable, MDC puede proporcionarle una solución de molde personalizada basada en el diseño de su producto, material, equipo de prensa y requisitos de producción.

Contacte con MDC para su proyecto de molde de compresión para carcasas eléctricas.
