En la fabricación de composites de fibra de carbono, la calidad de las piezas depende de algo más que el propio material. La geometría del utillaje, el comportamiento térmico, la precisión de mecanizado, el rendimiento del sellado y el control del proceso influyen en el componente final.

Para aplicaciones automotrices, de transporte, industriales y otros composites avanzados, el utillaje de precisión para fibra de carbono proporciona la base para una fabricación repetible. Desde el diseño del utillaje y el mecanizado CNC hasta el moldeo de prueba y la inspección dimensional, cada etapa debe estar alineada con el sistema de material del componente y los requisitos de producción.

¿Qué es el utillaje para fibra de carbono?

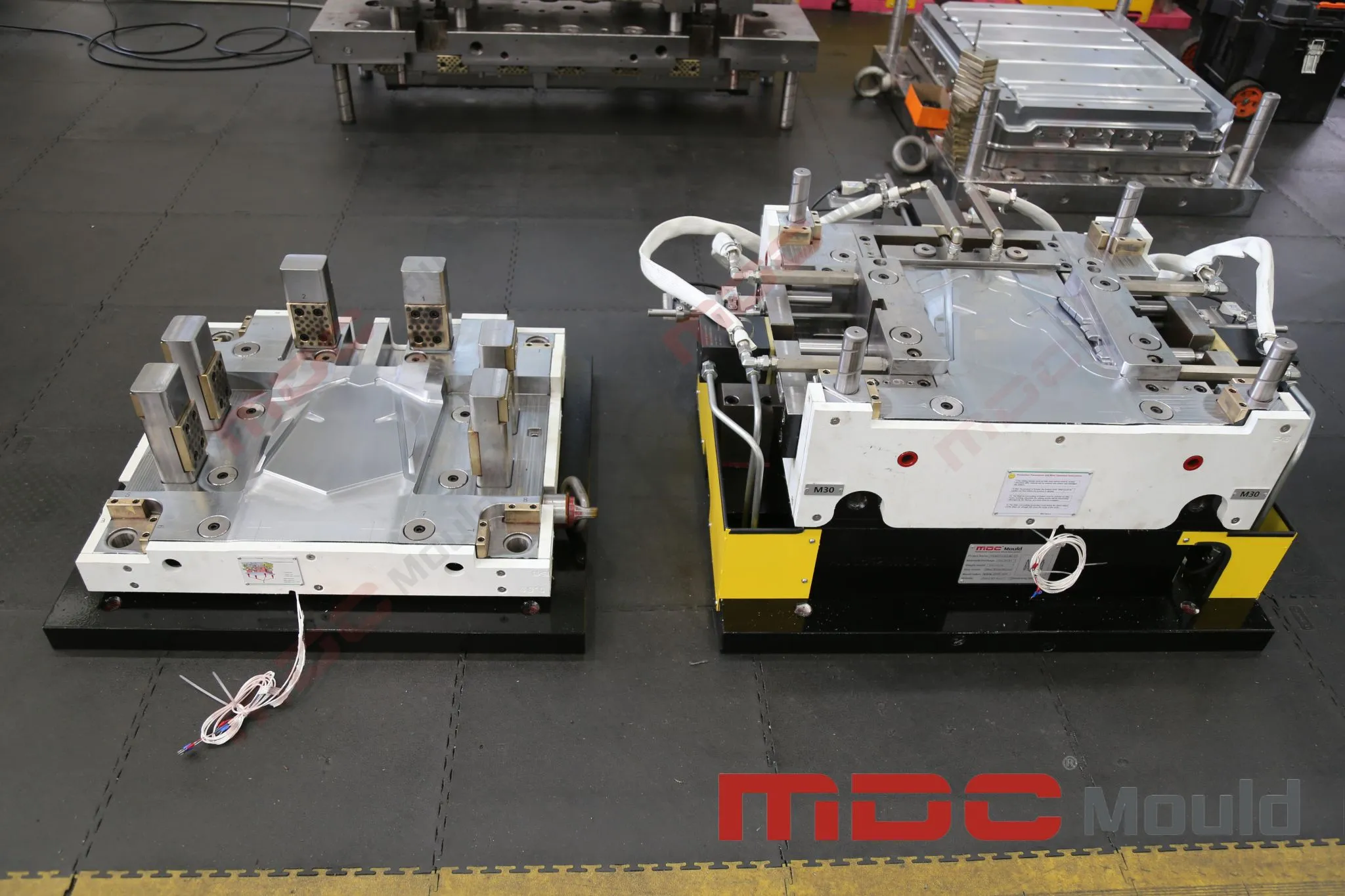

El utillaje para fibra de carbono se refiere a los moldes y sistemas de utillaje asociados utilizados para fabricar componentes de polímero reforzado con fibra de carbono (CFRP). Según la aplicación, el utillaje puede soportar moldeo con prepreg, moldeo por compresión, moldeo por transferencia de resina u otros procesos de fabricación de composites.

A diferencia de un molde de propósito general, un utillaje para composites de fibra de carbono debe diseñarse en torno al sistema de resina específico, la arquitectura del refuerzo, las condiciones de curado o consolidación, la geometría de la pieza y los criterios de aceptación dimensional.

El utillaje puede necesitar acomodar superficies tridimensionales complejas, calentamiento controlado, sellado al vacío, líneas de partición precisas y posicionamiento repetible. Estos requisitos se vuelven particularmente importantes cuando el componente combina tolerancias dimensionales ajustadas con exigentes objetivos de calidad superficial o rendimiento estructural.

Para los fabricantes que buscan un molde de fibra de carbono o una solución de utillaje para composites, la pregunta clave no es simplemente si el molde puede reproducir la geometría nominal. Es si el utillaje puede soportar el proceso de fabricación requerido y entregar piezas consistentes dentro de los criterios de aceptación acordados.

Por qué importa la precisión en el utillaje para fibra de carbono

Las piezas de composite de fibra de carbono pueden ser sensibles a cambios de temperatura, colocación del material, comportamiento de la resina, consolidación y condiciones de enfriamiento. Los errores de utillaje o la variación del proceso pueden contribuir a desviaciones dimensionales, defectos superficiales, porosidad local, rebabas o resultados inconsistentes entre piezas.

El utillaje de precisión ayuda a reducir la variación evitable controlando las condiciones físicas que influyen en la fabricación. Sin embargo, la precisión del utillaje por sí sola no puede garantizar la precisión de la pieza final. También deben considerarse las propiedades del material, el diseño del laminado, los ajustes del proceso, el comportamiento de curado y los métodos de inspección.

• Consistencia dimensional: Una geometría de utillaje precisa y elementos de localización estables ayudan a mantener las dimensiones críticas a lo largo de las series de producción.
• Calidad superficial: El mecanizado y acabado adecuados soportan el perfil superficial y la apariencia requeridos.
• Estabilidad del proceso: Las disposiciones térmicas, de sellado y de venteo adecuadas ayudan a mantener las condiciones de moldeo previstas.
• Repetibilidad de producción: La inspección del utillaje y la validación del proceso ayudan a identificar las fuentes de variación antes de la producción en serie.
• Verificación de calidad: Los criterios de inspección definidos conectan los resultados de fabricación del utillaje con los requisitos del cliente.

Matriz de ingeniería y mecanizado de utillaje para fibra de carbono de MDC

Un utillaje eficaz para fibra de carbono conecta cada desafío de fabricación con una respuesta de ingeniería específica y un método de verificación medible. La siguiente matriz resume los principales factores que deben evaluarse durante el desarrollo del utillaje.

Estas medidas de ingeniería deben seleccionarse de acuerdo con los requisitos del proyecto. Las tolerancias de mecanizado específicas, los límites de uniformidad de temperatura, las configuraciones de sellado y los entregables de inspección deben confirmarse contra los planos aprobados, la especificación del proceso y el plan de calidad.

Mecanizado CNC de precisión para superficies complejas de utillaje para composites

Los componentes de fibra de carbono a menudo presentan curvas compuestas, perfiles profundos, interfaces de montaje, nervios y otras características geométricamente exigentes. Producir las superficies de utillaje correspondientes requiere una estrategia de mecanizado que considere la accesibilidad, la rigidez, la deflexión de la herramienta, el acabado superficial y la inspección dimensional.

El mecanizado CNC de cinco ejes puede ayudar a acceder a superficies complejas desde múltiples orientaciones mientras reduce la necesidad de configuraciones repetidas en aplicaciones adecuadas. El beneficio real depende de la geometría del componente, la estrategia de mecanizado, la configuración de la máquina y los requisitos de inspección.

MDC cuenta con capacidad de mecanizado CNC de cinco ejes FIDIA para la fabricación de moldes grandes y complejos. Esta capacidad puede ser relevante para proyectos de utillaje para composites que requieren una geometría superficial cuidadosamente controlada y operaciones de mecanizado coordinadas.

Un plan de mecanizado sólido debe distinguir entre la geometría CAD nominal, la geometría del utillaje mecanizado y las dimensiones finales de la pieza moldeada. Estas son consideraciones de calidad relacionadas pero separadas.

¿Qué debe verificarse después del mecanizado?

• Dimensiones críticas y datos de referencia geométricos.
• Requisitos de perfil y acabado superficial.
• Alineación de la línea de partición y áreas de cierre.
• Interfaces de montaje y características de localización.
• Accesibilidad de los puntos de inspección e interfaces de ensamblaje.

Cuando un proyecto requiere una tolerancia específica, la tolerancia debe asignarse a la característica relevante y verificarse utilizando un método de medición acordado. Una cifra única de precisión de mecanizado no debe tratarse como garantía de la precisión dimensional de la pieza de composite terminada.

Gestión térmica y estabilidad dimensional

La gestión de la temperatura es una consideración clave cuando el utillaje para fibra de carbono se utiliza con prepregs termoestables u otros sistemas de composite sensibles a la temperatura. La temperatura del utillaje afecta la viscosidad de la resina, el comportamiento de curado, la consolidación y los cambios dimensionales durante el enfriamiento.

Si la distribución de temperatura no es adecuada para el proceso seleccionado, el componente resultante puede mostrar un comportamiento de curado inconsistente, tensiones residuales, defectos superficiales o variación dimensional. La solución apropiada depende del sistema de material y del ciclo de producción.

Cómo el diseño del utillaje soporta el control de temperatura

• Disposición del sistema de calentamiento: Posicionar los elementos calefactores o canales de fluido térmico para adaptarse a la geometría del utillaje y las condiciones de operación requeridas.
• Respuesta térmica: Considerar la masa del utillaje, la conductividad del material, la velocidad de calentamiento y el tiempo necesario para estabilizarse a la temperatura objetivo.
• Ubicación de sensores: Definir ubicaciones de medición que representen regiones importantes del utillaje en lugar de depender de una sola lectura.
• Validación del proceso: Confirmar la distribución de temperatura bajo condiciones de operación especificadas y evaluar el efecto sobre la calidad de la pieza moldeada.
• Compensación dimensional: Considerar los efectos combinados de la expansión del utillaje y la contracción del composite al definir la geometría objetivo.

Los límites de temperatura deben establecerse a partir de las recomendaciones del proveedor de resina, los requisitos del proceso y los datos de validación del proyecto. Un valor declarado de uniformidad de temperatura solo es significativo cuando se definen las ubicaciones de medición, las condiciones de operación y los criterios de aceptación.

Precisión de la línea de partición, venteo y sellado al vacío

El diseño de la línea de partición y los requisitos de sellado varían según el proceso de moldeo de fibra de carbono. El moldeo con prepreg, el moldeo por compresión y el moldeo por transferencia de resina a alta presión no necesariamente utilizan la misma disposición de sellado ni operan bajo las mismas condiciones de presión.

Por lo tanto, una solución de utillaje debe desarrollarse en torno al proceso real en lugar de aplicar un diseño de sellado universal a cada componente de fibra de carbono.

Consideraciones comunes de ingeniería

• Contacto de la línea de partición: Asegurar que las superficies de cierre estén diseñadas y fabricadas para los requisitos especificados de contacto y control de rebabas.
• Sellado al vacío: Cuando se requiere procesamiento al vacío, diseñar características de sellado adecuadas y confirmar su compatibilidad con las condiciones de operación.
• Venteo: Proporcionar trayectorias adecuadas de evacuación de aire cuando sea necesario sin comprometer el acabado superficial requerido ni el rendimiento del sellado.
• Control del flujo de resina: Para procesos que implican inyección o flujo de resina, considerar la relación entre la cavidad, la disposición de las compuertas, los venteos y el comportamiento de llenado previsto.
• Acceso para mantenimiento: Asegurar que las juntas y otras características sensibles al desgaste puedan inspeccionarse y mantenerse de acuerdo con el plan de producción.

Durante la validación del utillaje, el rendimiento del sellado, la condición de la línea de partición y la calidad de la pieza moldeada deben verificarse contra la especificación del proceso seleccionado. Cualquier holgura numérica, tolerancia de cierre o límite de aceptación de vacío debe definirse para el utillaje y proceso específicos.

De la fabricación del utillaje al moldeo de prueba

El mecanizado de precisión es una etapa en el ciclo de vida del utillaje. Antes de que un molde de fibra de carbono se libere para producción, el equipo de fabricación y el cliente pueden necesitar revisar las dimensiones del utillaje, las interfaces funcionales, la preparación del proceso y los resultados del moldeo de prueba.

Un proceso de validación estructurado ayuda a distinguir los problemas de utillaje de los problemas de material o proceso. Por ejemplo, una desviación dimensional en una pieza moldeada puede resultar de la geometría del utillaje, la expansión térmica, el comportamiento del laminado, las condiciones de curado o la interacción de varios factores.

Una secuencia práctica de validación del utillaje

1. Revisión de planos y especificaciones: Confirmar el modelo CAD más reciente, los planos, los requisitos de material, las dimensiones críticas y los criterios de aceptación.
2. Inspección del utillaje: Medir las características relevantes del utillaje y verificar interfaces, puntos de localización, líneas de partición y otras características especificadas.
3. Revisión de equipos y proceso: Verificar que la prensa, el sistema de calentamiento, la disposición de vacío u otro equipo de proceso previsto sea adecuado para el proyecto.
4. Moldeo de prueba: Realizar pruebas bajo condiciones documentadas cuando esté incluido en el alcance del proyecto.
5. Inspección del componente: Medir características seleccionadas o especificadas de la pieza y comparar los resultados con el plano aprobado.
6. Acción correctiva: Investigar las desviaciones, determinar si se originan en el utillaje, el material o el procesamiento, e implementar los ajustes acordados.
7. Liberación para producción: Confirmar que se han satisfecho los criterios de aceptación acordados y la documentación requerida.

El moldeo de prueba debe tratarse como una actividad de validación, no simplemente como una demostración de que el molde puede cerrarse y producir una pieza. Su propósito es evaluar la relación entre el utillaje, el material y el proceso bajo condiciones definidas.

Medición CMM e inspección 3D para utillaje de fibra de carbono

La inspección dimensional proporciona evidencia de que el utillaje o los componentes moldeados cumplen los requisitos especificados. El método de medición apropiado depende del tamaño de la pieza, la geometría, la tolerancia, el comportamiento del material y el plan de inspección.

Las máquinas de medición por coordenadas (CMM) pueden utilizarse para medir dimensiones definidas y características geométricas. El escaneo 3D puede soportar la evaluación de superficies complejas comparando la geometría capturada con una referencia CAD aprobada. Según la aplicación, estos métodos pueden complementarse en lugar de reemplazarse mutuamente.

Elegir el método de inspección adecuado

• Dimensiones críticas: Utilizar un método de medición adecuado para dimensiones especificadas, datos de referencia y tolerancias geométricas.
• Superficies complejas: Considerar el escaneo 3D cuando se requiere una comparación superficial más amplia y el método es adecuado para el componente.
• Comparación CAD: Definir referencias de alineación, sistemas de coordenadas, filtrado y convenciones de reporte antes de evaluar los mapas de desviación.
• Inspección de primera pieza: Seguir los requisitos de inspección de primera pieza y el formato de reporte especificados por el cliente.
• Trazabilidad: Registrar la revisión del plano, las condiciones de inspección, el equipo de medición y los criterios de aceptación relevantes.

Un mapa de color 3D o una comparación de nube de puntos puede facilitar la interpretación de las desviaciones superficiales, pero su utilidad depende de un proceso de medición adecuado y de una alineación correcta con el modelo de referencia. El informe debe identificar claramente el objeto medido y los criterios utilizados para la aceptación.

La medición CMM, el escaneo 3D y la documentación de primera pieza deben confirmarse durante la cotización del proyecto. No deben asumirse incluidos en cada pedido de utillaje a menos que el alcance de suministro lo indique.

Cómo evaluar a un fabricante de utillaje para fibra de carbono

Seleccionar un fabricante de utillaje para fibra de carbono requiere una evaluación de la capacidad de ingeniería, los recursos de fabricación, los sistemas de calidad y la comunicación del proyecto. La lista de máquinas de un proveedor es útil, pero por sí sola no establece que el proveedor pueda cumplir los requisitos de un componente particular.

Los compradores deben evaluar las capacidades del fabricante contra la geometría real de la pieza, el tamaño del utillaje, el proceso de moldeo, los requisitos dimensionales y el plan de producción.

Criterios clave de evaluación de proveedores

• Capacidad de ingeniería: ¿Puede el equipo revisar la geometría de la pieza, el sistema de material, el proceso de moldeo y las dimensiones críticas antes de finalizar el diseño del utillaje?
• Recursos de mecanizado: ¿Son las máquinas CNC disponibles, las envolventes de trabajo, los utillajes de fijación y las estrategias de mecanizado adecuadas para el molde propuesto?
• Material del utillaje y diseño térmico: ¿Puede el fabricante explicar el material seleccionado, el enfoque de calentamiento y la estrategia de compensación dimensional?
• Capacidad de inspección: ¿Son las dimensiones críticas medibles con equipos apropiados y métodos documentados?
• Alcance de prueba y validación: ¿Están el moldeo de prueba, el ajuste del proceso y la inspección de componentes incluidos, son opcionales o los maneja otra parte?
• Documentación del proyecto: ¿Están los planos, las revisiones, los informes de inspección y los criterios de aceptación controlados a lo largo de la fabricación?
• Soporte de producción: ¿Puede el proveedor soportar las acciones correctivas acordadas y los cambios de utillaje cuando la validación identifica desviaciones?

La capacidad de mecanizado CNC de cinco ejes FIDIA de MDC soporta la fabricación de moldes grandes y complejos. Para cualquier proyecto específico de utillaje para fibra de carbono, la máquina adecuada, la configuración del utillaje, el método de inspección y el alcance de validación deben revisarse contra los requisitos técnicos del cliente.

Qué incluir en una solicitud de cotización de utillaje para fibra de carbono

Una solicitud de cotización (RFQ) completa ayuda al fabricante de utillaje a evaluar la viabilidad técnica, definir el alcance de suministro y preparar una cotización más precisa. La falta de información sobre material o proceso puede llevar a suposiciones que afecten el diseño del utillaje, el plazo de entrega y el costo.

Para ayudar a MDC a evaluar un proyecto de utillaje para fibra de carbono, los compradores deben preparar la siguiente información cuando esté disponible:

• Modelo CAD 3D y planos 2D: Incluir la revisión más reciente e identificar dimensiones críticas, datos de referencia y tolerancias geométricas.
• Material de la pieza: Especificar el refuerzo de fibra de carbono, el sistema de resina, el prepreg u otra forma de material, cuando corresponda.
• Proceso de moldeo: Identificar el proceso previsto, como moldeo con prepreg, moldeo por compresión o HP-RTM.
• Condiciones de operación: Proporcionar la temperatura de procesamiento requerida, la presión, las condiciones de vacío y la información del ciclo si está establecida.
• Requisitos de producción: Indicar el volumen anual objetivo, la vida útil esperada del utillaje, el objetivo de tiempo de ciclo y el entorno de producción previsto.
• Requisitos superficiales: Definir el acabado requerido, la clase de apariencia y cualquier expectativa de post-procesamiento.
• Restricciones de equipos: Especificar las dimensiones de la prensa, el tonelaje disponible, la luz, las interfaces de calentamiento y otras limitaciones de equipos.
• Inspección y aceptación: Identificar el informe dimensional requerido, la medición CMM, el escaneo 3D, la documentación de primera pieza u otros entregables específicos del cliente.
• Cronograma del proyecto: Proporcionar las fechas objetivo de aprobación del diseño, finalización del utillaje, prueba y liberación para producción.

Con estas entradas, MDC puede revisar los requisitos del proyecto y determinar qué diseño de utillaje, arreglos de mecanizado y validación son apropiados.

Preguntas frecuentes sobre utillaje para fibra de carbono

¿Qué es el utillaje para fibra de carbono?

El utillaje para fibra de carbono se refiere a los moldes y sistemas de utillaje relacionados utilizados para fabricar componentes de composite de fibra de carbono. Los requisitos de utillaje dependen del material, el proceso de fabricación, la geometría del componente y las tolerancias de producción especificadas.

¿Por qué es importante el mecanizado de precisión para el utillaje de fibra de carbono?

El mecanizado de precisión ayuda a controlar la geometría del utillaje, los perfiles superficiales, la alineación de la línea de partición y las interfaces críticas. Estos factores soportan la producción repetible, aunque la precisión de la pieza final también depende del comportamiento del material y el control del proceso.

¿El mecanizado CNC de cinco ejes garantiza una pieza de composite de alta precisión?

No. El mecanizado CNC de cinco ejes puede mejorar el acceso a superficies complejas y reducir ciertos errores relacionados con la configuración, pero la precisión de la pieza terminada también depende del diseño del utillaje, el comportamiento del material, las condiciones térmicas, los parámetros de moldeo y la inspección.

¿Cómo afecta la temperatura al utillaje para composites de fibra de carbono?

La temperatura influye en el curado de la resina, el flujo de material, la expansión térmica y los cambios dimensionales durante el enfriamiento. La estrategia de calentamiento y control de temperatura debe desarrollarse para el sistema de material y el proceso de moldeo seleccionados.

¿Cómo se verifica la calidad del utillaje para fibra de carbono?

La verificación puede incluir inspección dimensional, verificación de superficies críticas, evaluación de la línea de partición, pruebas funcionales y moldeo de prueba. La medición CMM o el escaneo 3D pueden utilizarse cuando lo especifique el plan de inspección del proyecto.

¿Puede MDC soportar la fabricación de moldes grandes y complejos?

MDC cuenta con capacidad de mecanizado CNC de cinco ejes FIDIA para la fabricación de moldes grandes y complejos. La viabilidad de un proyecto específico de utillaje para fibra de carbono debe confirmarse con base en las dimensiones del molde, el peso, el material, los requisitos de mecanizado y el alcance de validación.

¿Qué debo enviar al solicitar una cotización de utillaje para fibra de carbono?

Proporcionar el modelo CAD 3D más reciente, planos 2D, especificaciones del material composite, proceso de moldeo, volumen de producción objetivo, tolerancias críticas, requisitos superficiales y expectativas de inspección. Las limitaciones de equipos y el cronograma objetivo del proyecto también son útiles.

Trabaje con MDC en su proyecto de utillaje para fibra de carbono

El utillaje fiable para fibra de carbono combina diseño de ingeniería, métodos de mecanizado apropiados, soluciones térmicas y de sellado específicas del proceso, y verificación de calidad documentada. Cada uno de estos elementos debe considerarse en relación con el componente real y sus requisitos de producción.

MDC apoya la fabricación de moldes industriales con coordinación de ingeniería y capacidad de mecanizado CNC de cinco ejes FIDIA. Si está desarrollando un nuevo componente de composite de fibra de carbono o evaluando utillaje para un programa de producción existente, comparta sus planos y requisitos de proceso para una revisión específica del proyecto.
