La fibra de carbono se ha convertido en un material clave en la fabricación moderna de alto rendimiento debido a su excepcional relación resistencia-peso, resistencia a la corrosión y eficiencia estructural. Desde la industria aeroespacial y automotriz hasta equipos médicos e industriales, las piezas de fibra de carbono están reemplazando cada vez más a los componentes metálicos tradicionales.

Sin embargo, fabricar piezas de fibra de carbono de alta calidad no se trata solo de la selección del material. Requiere un profundo conocimiento de los procesos de moldeo de fibra de carbono y el uso de moldes de fibra de carbono de precisión.

Comprendiendo la fibra de carbono como material de ingeniería

La fibra de carbono es un material de refuerzo de alta resistencia compuesto por filamentos de carbono delgados. Cuando se combina con sistemas de resina termofija o termoplástica, forma composites de polímero reforzado con fibra de carbono (CFRP).

Las características clave de la fibra de carbono incluyen alta rigidez, baja densidad, excelente resistencia a la fatiga y mínima expansión térmica. Estas propiedades permiten un diseño estructural ligero, pero también requieren un control estricto del proceso durante el moldeo.

Cómo fabricar piezas de fibra de carbono

La fabricación de piezas de fibra de carbono sigue un proceso estructurado y altamente controlado. Cada etapa influye directamente en el rendimiento mecánico final y en la calidad superficial.

1. Selección y preparación del material

Los materiales de fibra de carbono pueden suministrarse como prepregs, tejidos secos o compuestos de fibra cortada. Los sistemas de resina se seleccionan según la temperatura de curado, los requisitos mecánicos y el volumen de producción.

2. Colocación del laminado o preforma

Las capas de fibra de carbono o preformas se colocan en la cavidad del molde según la orientación de fibra diseñada. Una colocación adecuada garantiza rutas de carga optimizadas y un comportamiento estructural consistente.

3. Moldeo y consolidación de la fibra de carbono

Durante el moldeo de fibra de carbono, se aplican calor y presión para consolidar el sistema de fibra y resina. Este paso define la densidad de la pieza, el acabado superficial y la precisión dimensional.

4. Curado y enfriamiento

El material compuesto se cura bajo condiciones controladas de temperatura y presión. Después del curado, una fase de enfriamiento controlado minimiza tensiones internas y deformaciones.

5. Desmoldeo y acabado

Una vez que se alcanza la resistencia suficiente, la pieza de fibra de carbono se desmolda y puede someterse a recorte, mecanizado o tratamiento superficial.

Tecnologías de moldeo de fibra de carbono

Varias tecnologías de moldeo de fibra de carbono se utilizan comúnmente en la producción industrial:

Moldeo por compresión

El moldeo por compresión se aplica ampliamente para producción de volumen medio y alto. Los prepregs o compuestos de fibra de carbono se moldean en moldes calefactados bajo alta presión, permitiendo ciclos cortos y excelente calidad superficial.

Moldeo por transferencia de resina (RTM)

RTM implica inyectar resina en preformas de fibra de carbono secas dentro de un molde cerrado. Este método ofrece buena precisión dimensional y superficies lisas en ambos lados de la pieza.

Infusión de resina asistida por vacío

La infusión al vacío utiliza presión negativa para hacer pasar la resina a través de tejidos de fibra de carbono secos. Es adecuada para componentes grandes y producción de bajo volumen.

Moldeo en autoclave

El moldeo en autoclave proporciona el nivel de rendimiento más alto y se utiliza comúnmente en aplicaciones aeroespaciales. Requiere moldes de fibra de carbono de alta temperatura con excelente estabilidad térmica.

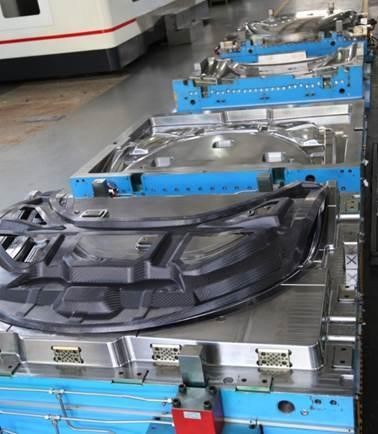

El papel del diseño del molde de fibra de carbono

Un molde de fibra de carbono es una herramienta de precisión diseñada para soportar ciclos térmicos repetidos y presión de moldeo. La calidad del molde afecta directamente la consolidación de la fibra, el flujo de resina y el acabado superficial.

Los factores clave del diseño del molde incluyen la selección de materiales, el método de calentamiento, la disposición de ventilación, el tratamiento superficial y la rigidez estructural.

Materiales para moldes de fibra de carbono

• Moldes de acero: Alta durabilidad y larga vida útil para producción masiva
• Moldes de aluminio: Livianos con rápida respuesta de calentamiento
• Herramientas compuestas: Rentables para prototipos y piezas de bajo volumen

Control de proceso y aseguramiento de calidad

El moldeo estable de fibra de carbono depende del control preciso de la temperatura, presión, viscosidad de resina y tiempo de curado. Los fabricantes avanzados utilizan simulación, sensores y ventanas de proceso estandarizadas para garantizar repetibilidad.

Los métodos de inspección de calidad incluyen medición dimensional, inspección de superficie y pruebas no destructivas.

Aplicaciones industriales de piezas de fibra de carbono

• Componentes estructurales y de carrocería en automoción
• Partes interiores y funcionales aeroespaciales
• Carcasas de equipos médicos
• Carcasas eléctricas y de energía
• Equipos industriales de alta gama

Sostenibilidad y eficiencia en la fabricación

La fabricación moderna de fibra de carbono se centra en mejorar la utilización del material, reducir los tiempos de ciclo y habilitar sistemas compuestos reciclables. Las tecnologías de molde cerrado y moldeo por compresión apoyan objetivos de producción sostenible.

Conclusión

Comprender cómo fabricar piezas de fibra de carbono requiere una visión integral de las tecnologías de moldeo de fibra de carbono y del diseño de moldes de fibra de carbono. Las herramientas de precisión y los procesos controlados son esenciales para producir componentes compuestos de alto rendimiento.

Para los fabricantes especializados en herramientas compuestas, el moldeo de fibra de carbono representa una capacidad clave que respalda aplicaciones industriales ligeras y de alta resistencia de próxima generación.
