La reducción de peso en automoción ya no se limita a sustituir el acero por un único material alternativo. Los ingenieros evalúan cada vez más el sistema completo de materiales: fibra de refuerzo, matriz de resina, arquitectura de fibra, geometría de la pieza, proceso de fabricación y requisitos de utillaje.

Esto es especialmente importante para los materiales compuestos de automoción. La fibra de vidrio, la fibra de carbono, la fibra de basalto y la fibra natural pueden reforzar matrices poliméricas, pero no ofrecen la misma combinación de rigidez, resistencia, peso, coste, calidad superficial, procesabilidad o eficiencia de producción.

Por lo tanto, para los fabricantes la pregunta práctica no es simplemente «¿Qué fibra es la más resistente?». La pregunta de ingeniería más útil es: ¿Qué sistema de materiales y ruta de fabricación pueden producir la pieza de automoción requerida de forma consistente al volumen de producción requerido?

Este artículo explica la relación entre la selección de fibras, los sistemas de resina, la arquitectura de refuerzo, los procesos de fabricación en automoción y las consideraciones de utillaje. El objetivo es proporcionar un marco práctico para evaluar compuestos reforzados con fibra para aplicaciones de automoción.

1. Por qué la selección de materiales compuestos para automoción es una decisión a nivel de sistema

Una pieza compuesta no se define únicamente por su fibra de refuerzo. Su rendimiento final depende de cómo el refuerzo y la matriz trabajan juntos y de cómo se procesa el material hasta alcanzar la geometría acabada.

Un sistema simplificado de material compuesto puede considerarse como:

• Fibra: proporciona gran parte del refuerzo estructural.
• Matriz de resina: une el refuerzo, transfiere cargas y protege las fibras.
• Arquitectura de fibra: determina cómo se distribuye y orienta el refuerzo.
• Proceso de fabricación: determina cómo el material se convierte en el componente final.
• Utillaje: controla la geometría, las dimensiones, la calidad superficial y la repetibilidad del proceso.

Cambiar uno de estos elementos puede afectar a los demás. Por ejemplo, un compuesto de fibra continua puede proporcionar una excelente rigidez direccional, pero su colocación de material y sus requisitos de utillaje pueden ser significativamente diferentes de los de un material de fibra corta moldeado por compresión.

De manera similar, un material que se comporta bien en un ensayo de probeta de laboratorio puede no ser automáticamente la opción más adecuada para un componente de automoción de alto volumen. También deben considerarse el tiempo de ciclo de producción, la orientación de las fibras, el llenado del molde, la estabilidad dimensional, los requisitos de unión y el coste.

Por esto, la selección de materiales compuestos para automoción debe comenzar con la función de la pieza y la estrategia de fabricación, en lugar de partir del nombre de una fibra.

2. Los principales sistemas de fibras utilizados en compuestos de automoción

Se pueden utilizar varios sistemas de refuerzo en la fabricación de compuestos para automoción. Sus funciones son diferentes y ningún tipo de fibra es óptimo para todas las aplicaciones.

2.1 Compuestos reforzados con fibra de vidrio

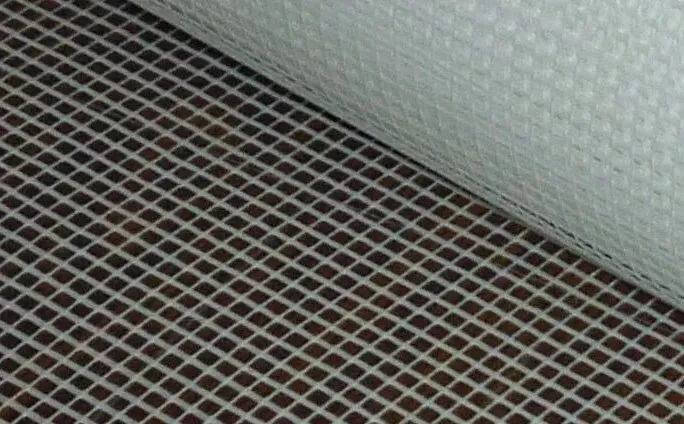

La fibra de vidrio es uno de los refuerzos más utilizados para compuestos de automoción porque ofrece un equilibrio práctico entre rendimiento mecánico, coste del material y flexibilidad de fabricación.

La fibra de vidrio puede suministrarse en diferentes formas, incluyendo fibras cortadas, rovings continuos, tejidos, mats y estructuras de refuerzo diseñadas. Estas formas soportan diferentes procesos de fabricación.

En aplicaciones de automoción, los materiales reforzados con fibra de vidrio pueden utilizarse para paneles de carrocería, cubiertas estructurales, componentes de bajos, componentes relacionados con baterías, estructuras frontales y otras piezas donde la reducción de peso debe equilibrarse con el coste y los requisitos de producción.

SMC, GMT y LFT son rutas de materiales particularmente importantes cuando el refuerzo de fibra de vidrio se combina con procesos de moldeo orientados a la producción en automoción.

2.2 Compuestos reforzados con fibra de carbono

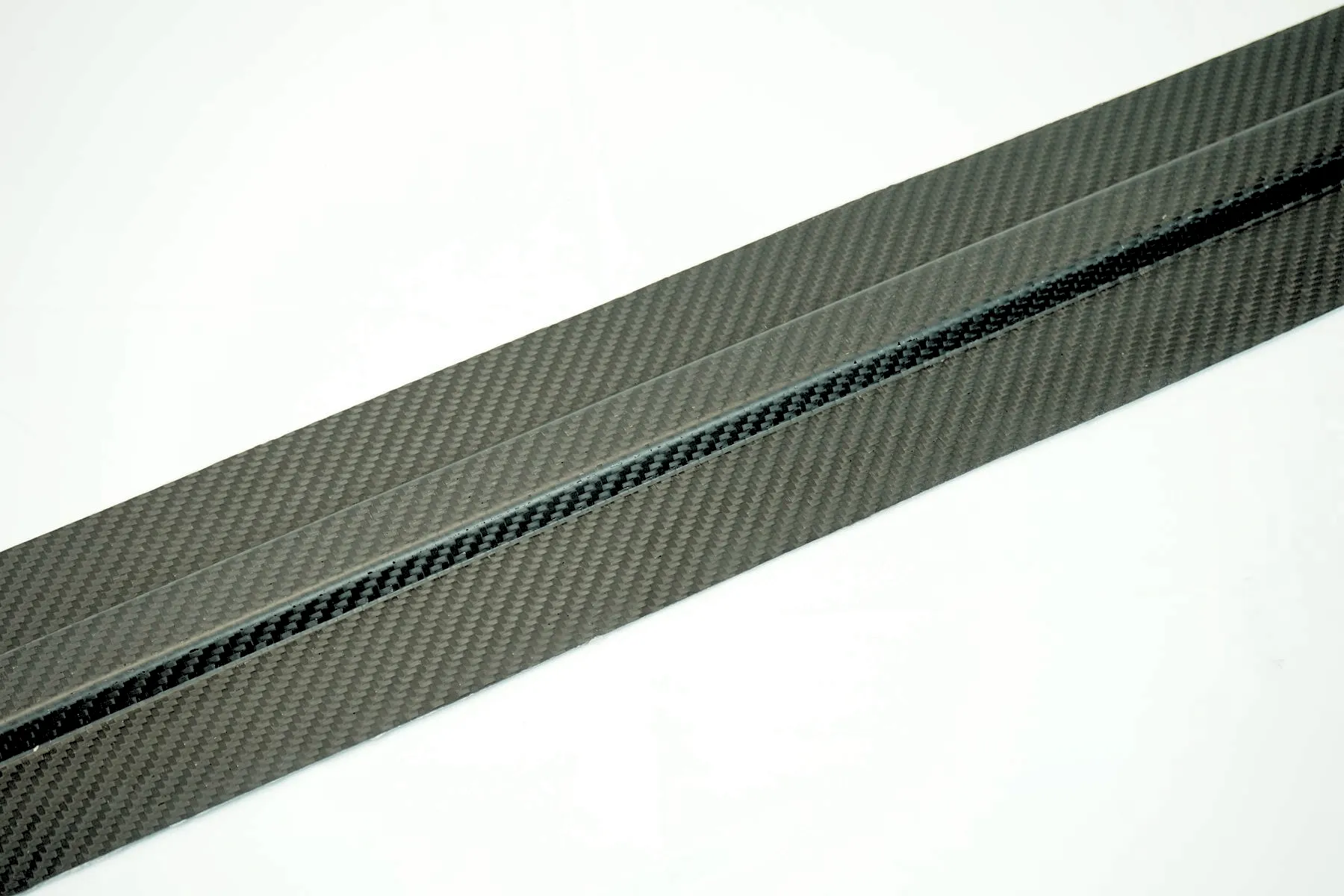

La fibra de carbono proporciona alta rigidez y resistencia específicas y, por lo tanto, resulta atractiva para aplicaciones donde la reducción de peso tiene un alto valor estructural.

En comparación con los sistemas convencionales de fibra de vidrio, los compuestos de fibra de carbono pueden ofrecer un equilibrio diferente de rigidez, densidad y rendimiento mecánico direccional. Sin embargo, el material en sí es solo una parte de la decisión de ingeniería.

Los compuestos de fibra de carbono pueden fabricarse mediante prepreg, RTM, moldeo por compresión y otros procesos. La ruta adecuada depende de la geometría de la pieza, la arquitectura de fibra, el volumen de producción, los objetivos de rendimiento y los requisitos de coste.

Para la producción en automoción, el SMC de fibra de carbono y otros sistemas de fibra de carbono moldeados por compresión demuestran que la fibra de carbono no significa necesariamente tejido colocado manualmente o producción en autoclave.

2.3 Compuestos reforzados con fibra de basalto

La fibra de basalto se produce a partir de roca de basalto y puede utilizarse como refuerzo en sistemas compuestos termoplásticos o termoestables.

Las aplicaciones en automoción siguen siendo más específicas que los sistemas convencionales de fibra de vidrio, pero la fibra de basalto resulta interesante cuando los ingenieros evalúan materiales de refuerzo alternativos con características mecánicas, térmicas o de coste de material particulares.

Dependiendo del sistema de materiales, la fibra de basalto puede suministrarse como fibra cortada, refuerzo continuo, tejido u otras formas antes de combinarse con una matriz polimérica.

2.4 Compuestos reforzados con fibra natural

Las fibras naturales como el lino y el kenaf pueden combinarse con matrices termoplásticas o termoestables para aplicaciones seleccionadas de interior de automoción y semiestructurales.

Su atractivo no se basa solo en el peso. El aprovisionamiento de materiales, el contenido renovable, la apariencia superficial y la posibilidad de reducir la dependencia de materiales de refuerzo de origen fósil también pueden influir en la selección de materiales.

Sin embargo, las fibras naturales introducen sus propias consideraciones de fabricación. El contenido de humedad, el tratamiento de la fibra, la exposición térmica y la estabilidad dimensional deben controlarse durante el procesamiento.

3. El tipo de fibra es solo la primera pregunta

Dos materiales compuestos de automoción pueden usar la misma fibra de refuerzo pero comportarse de manera muy diferente porque su arquitectura de fibra y su sistema de matriz son diferentes.

Las variables importantes incluyen:

• Longitud de fibra
• Volumen de fibra o contenido de refuerzo
• Orientación de fibra
• Distribución de fibra
• Tratamiento superficial e interfaz fibra-matriz
• Matriz termoestable o termoplástica
• Viscosidad del material durante el procesamiento
• Espesor final y geometría de la pieza

Esta distinción es especialmente importante en el moldeo por compresión para automoción. Un material que contiene fibra de vidrio cortada no se comporta de la misma manera que un material que contiene fibra de vidrio continua.

Durante el moldeo, el refuerzo puede moverse, orientarse y redistribuirse. Como resultado, el comportamiento mecánico final puede depender del patrón de flujo real y no solo de la especificación nominal del material.

Esto crea una conexión directa entre la selección de materiales y la ingeniería del molde.

4. SMC, GMT y LFT: tres rutas diferentes de materiales para automoción

SMC, GMT y LFT se discuten a menudo juntos porque los tres pueden usarse para producir componentes de automoción ligeros. Sin embargo, representan diferentes estrategias de materiales y procesamiento.

4.1 SMC: moldeo por compresión de termoestables

El Sheet Molding Compound combina un sistema de resina termoestable con refuerzo cortado, cargas y aditivos para formar un material de moldeo en forma de hoja.

Durante la producción, la carga de SMC se coloca en un molde calentado y se comprime. El sistema de resina experimenta un curado químico, lo que permite que el material forme un componente acabado rígido.

El SMC resulta atractivo para componentes de automoción que requieren una geometría relativamente compleja, control dimensional, nervios integrados y otras características moldeadas.

Las áreas de aplicación típicas pueden incluir:

• Paneles de carrocería y exteriores
• Componentes de vehículos comerciales
• Componentes eléctricos y de protección
• Cubiertas y envolventes relacionadas con baterías
• Componentes moldeados estructurales o semiestructurales

Desde la perspectiva del utillaje, el SMC requiere atención a la colocación de la carga, el comportamiento del flujo, el venteo, la contracción, el ángulo de desmoldeo, las líneas de partición y la geometría del refuerzo local.

4.2 GMT: termoplástico con mat de vidrio

El Glass Mat Thermoplastic, o GMT, generalmente utiliza una matriz termoplástica reforzada con mat de fibra de vidrio. El material se calienta antes del moldeo por compresión y luego se enfría para establecer la forma final.

El GMT se asocia comúnmente con componentes semiestructurales de automoción donde el rendimiento al impacto, el peso, la productividad y la reciclabilidad del material pueden ser relevantes.

En comparación con el SMC termoestable, el mecanismo de procesamiento es diferente porque la matriz termoplástica se ablanda durante el calentamiento y se solidifica durante el enfriamiento en lugar de experimentar un reticulado químico irreversible durante el moldeo.

4.3 LFT: termoplástico de fibra larga

Los materiales de Long Fiber Thermoplastic utilizan fibras de refuerzo relativamente largas en una matriz termoplástica. Dependiendo de la ruta de fabricación, el LFT puede procesarse mediante moldeo por inyección o procesos orientados a la compresión.

El LFT puede proporcionar una combinación útil de rendimiento estructural y eficiencia de procesamiento termoplástico para componentes de automoción seleccionados.

La retención de la longitud de fibra y la orientación son particularmente importantes porque el proceso de moldeo puede influir en cómo se distribuye el refuerzo dentro de la pieza acabada.

5. Termoestable vs. termoplástico: por qué la matriz cambia la estrategia de fabricación

La distinción entre matrices termoestables y termoplásticas es más que una cuestión de terminología de materiales. Cambia cómo se comporta el material durante el procesamiento y, por lo tanto, influye en el utillaje y la estrategia de producción.

Por esto, un molde para compuestos no debe diseñarse solo a partir de la geometría CAD final. El comportamiento de procesamiento del material debe entenderse antes de finalizar la arquitectura del utillaje.

Para una comparación más detallada, consulte termoplástico vs. termoestable.

6. La orientación de la fibra puede ser más importante que el nombre de la fibra

Los materiales compuestos son a menudo anisótropos. Sus propiedades mecánicas pueden variar significativamente según la dirección del refuerzo.

Las fibras continuas proporcionan un ejemplo claro. Un refuerzo alineado con la dirección de carga principal puede contribuir sustancialmente a la rigidez y resistencia en esa dirección, mientras que una orientación diferente puede producir una respuesta estructural diferente.

Los materiales de fibra cortada se comportan de manera diferente porque las fibras pueden rotar y redistribuirse durante el flujo del material.

Esto significa que los ingenieros deben evaluar:

• Dirección de carga principal
• Orientación de fibra
• Dirección de flujo
• Geometría de nervios y paredes
• Cambios locales de espesor
• Transferencia de carga alrededor de agujeros y puntos de montaje
• Áreas de conexión entre componentes compuestos y metálicos

Para piezas de automoción moldeadas por compresión, la cavidad del molde y la disposición de la carga influyen en cómo se mueve el material antes de que la pieza alcance su forma final. Por lo tanto, el flujo del material debe considerarse durante el diseño del utillaje en lugar de tratarse solo como un problema de la etapa de producción.

7. Cómo la selección de materiales cambia el diseño de piezas de automoción

La reducción de peso no significa simplemente reducir el espesor de pared. Una pieza compuesta puede lograr una reducción de peso combinando la distribución del material con la geometría estructural. Obtenga más información sobre el diseño de piezas compuestas y moldes.

7.1 Nervios y refuerzo local

Los nervios pueden aumentar la rigidez local sin requerir una pared de espesor uniforme. Sin embargo, la geometría de los nervios debe ser compatible con el flujo del material, el desmoldeo y el comportamiento de contracción local.

7.2 Curvatura y geometría de sección

Las superficies curvas pueden mejorar la rigidez manteniendo un espesor de material relativamente bajo. La efectividad de esta estrategia depende del sistema de materiales y del caso de carga.

7.3 Áreas de montaje y transferencia de carga

Los agujeros, sujetadores, insertos y puntos de fijación pueden crear concentraciones de tensión locales. Por lo tanto, el diseño de compuestos requiere atención a cómo las cargas entran y salen de la estructura moldeada.

7.4 Transiciones de espesor

Los cambios abruptos de espesor pueden influir en el flujo del material, la contracción y la estabilidad dimensional. Por lo tanto, una pieza compuesta bien diseñada debe equilibrar los requisitos estructurales con las restricciones de fabricación.

8. Materiales compuestos de automoción por aplicación

El siguiente marco ilustra cómo diferentes sistemas de materiales pueden considerarse para diferentes requisitos de automoción. La selección real del material debe validarse contra las especificaciones del componente, el entorno y el proceso de producción.

Explore la gama completa de moldes de compresión para automoción para más ejemplos de aplicación.

9. Qué significa la selección de materiales para el utillaje de compuestos

Una de las conexiones de ingeniería más importantes es la relación entre la selección de materiales y el diseño del molde.

Un molde diseñado para un proceso de compuestos particular debe tener en cuenta la forma en que el material entra, fluye, se comprime, cura o enfría dentro de la cavidad.

Flujo del material

El SMC de fibra cortada, los termoplásticos de fibra larga y los sistemas de fibra continua tienen características de flujo diferentes. Por lo tanto, la disposición del molde, la posición de la carga y la geometría local deben considerarse juntos, a menudo con el apoyo del análisis de flujo del molde.

Calentamiento y enfriamiento

El moldeo por compresión de termoestables requiere un calentamiento controlado para soportar el curado. El moldeo por compresión de termoplásticos requiere un calentamiento y enfriamiento controlados para establecer la ventana de procesamiento requerida y la estabilidad dimensional.

Venteo

La gestión del aire y los volátiles se vuelve importante cuando el material se comprime dentro de una cavidad cerrada. La estrategia de venteo puede afectar la calidad superficial, la formación de huecos y la consistencia del proceso.

Contracción y control dimensional

Los materiales compuestos pueden exhibir cambios dimensionales relacionados con el proceso. Por lo tanto, el diseño del molde debe considerar la contracción del material, el espesor local, la orientación de las fibras y la distribución de temperatura.

Desmoldeo

Los nervios, las características profundas, los contrasalidas y la geometría superficial compleja pueden dificultar el desmoldeo. Las decisiones sobre ángulos de desmoldeo y líneas de partición deben tomarse mientras la pieza y el sistema de materiales aún se están desarrollando. Consulte nuestras notas sobre desafíos de desmoldeo.

10. Errores comunes en la selección de materiales compuestos para automoción

11. Un flujo de trabajo práctico para seleccionar materiales compuestos de automoción

Un proceso de selección de materiales práctico puede organizarse en varias etapas de ingeniería.

1. Definir la función de la pieza. Identificar los requisitos estructurales, de protección, cosméticos, eléctricos y ambientales.
2. Definir el objetivo de producción. Considerar el volumen anual, el tiempo de ciclo, el nivel de automatización y la ubicación de fabricación.
3. Evaluar los sistemas de refuerzo candidatos. Comparar fibra de vidrio, fibra de carbono, fibra de basalto, fibra natural o refuerzo híbrido según la aplicación real.
4. Seleccionar la matriz y la forma del material. Determinar si SMC, BMC, GMT, LFT, prepreg, RTM u otra ruta de material es apropiada.
5. Verificar la geometría de la pieza. Revisar el espesor de pared, nervios, jefes, agujeros, curvatura, ángulo de desmoldeo y áreas de unión.
6. Desarrollar el concepto de utillaje. Evaluar la disposición de la cavidad, la línea de partición, el calentamiento o enfriamiento, el venteo y el desmoldeo.
7. Validar el proceso de fabricación. Los ensayos de molde e inspección dimensional ayudan a identificar problemas que pueden no ser visibles solo a partir de la geometría CAD.

Este flujo de trabajo reduce el riesgo de seleccionar un material que funcione bien en teoría pero cree dificultades de producción innecesarias.

12. La selección de materiales y el utillaje deben desarrollarse juntos

Para los componentes compuestos de automoción, la frontera entre la ingeniería de materiales y la ingeniería de utillaje es a menudo mucho más pequeña de lo que parece.

Considere una pieza moldeada por compresión con varios nervios y puntos de montaje. El material determina cómo fluye la carga, mientras que la geometría influye en ese flujo. El utillaje determina cómo se calienta, comprime, ventila y libera el material. Estos factores interactúan a lo largo del ciclo de moldeo.

En consecuencia, un ingeniero de utillaje debe entender más que el modelo CAD final. La información importante incluye:

• Grado de material y tipo de matriz
• Tipo de fibra y arquitectura de fibra
• Dimensiones de la carga de material
• Volumen de producción objetivo
• Capacidad de la prensa
• Requisitos de calentamiento y enfriamiento
• Calidad superficial esperada
• Tolerancias dimensionales
• Requisitos de insertos y fijación
• Estrategia de desmoldeo

Por lo tanto, la comunicación temprana entre proveedores de materiales, diseñadores de piezas y fabricantes de moldes puede reducir las modificaciones de utillaje en etapas tardías.

13. Por qué la experiencia en utillaje para compuestos es importante en los programas de automoción

El utillaje para compuestos de automoción no es simplemente una copia negativa del componente final. El molde debe acomodar el comportamiento del material seleccionado durante la fabricación.

Esto se vuelve particularmente importante para componentes grandes o complejos, donde el flujo del material, la estabilidad dimensional, la uniformidad de calentamiento y la rigidez estructural pueden afectar el resultado final.

MDC aborda el utillaje para compuestos desde esta perspectiva de fabricación. Para proyectos que involucran SMC, BMC, fibra de carbono y otros materiales compuestos moldeados por compresión, el desarrollo del utillaje puede evaluarse junto con el comportamiento del material, la geometría de la pieza y los requisitos de producción.

Las capacidades de fabricación de MDC incluyen mecanizado CNC a gran escala y soporte de moldeo por compresión de alta capacidad. Sus equipos y recursos de fabricación están destinados a proyectos exigentes de utillaje para compuestos industriales donde el tamaño del molde, la rigidez estructural, la precisión de mecanizado y los requisitos de ensayo deben considerarse juntos.

El objetivo clave no es simplemente fabricar un molde que coincida con el modelo CAD. Es desarrollar utillaje que soporte un proceso de producción estable y repetible.

14. Qué deben proporcionar los compradores al solicitar un molde para compuestos de automoción

Al solicitar una cotización para un molde de compuestos de automoción, proporcionar información sobre el material y el proceso desde el principio puede mejorar significativamente la evaluación técnica.

• Modelo 3D de la pieza y plano 2D
• Nombre y grado del material
• Tipo de fibra y contenido de refuerzo
• SMC, BMC, GMT, LFT, prepreg, RTM u otra ruta de proceso
• Dimensiones y peso de la pieza
• Tolerancias dimensionales requeridas
• Requisitos de calidad superficial
• Volumen de producción anual
• Tamaño de la prensa y parámetros de máquina disponibles
• Requisitos de calentamiento y enfriamiento
• Requisitos de insertos y eyección
• Fecha de entrega objetivo del utillaje

Si el material aún está en evaluación, el proveedor del molde también debe recibir los sistemas de materiales candidatos y la razón por la que se considera cada uno. Esto permite considerar la viabilidad del utillaje antes de que la decisión del material esté completamente cerrada.

15. Materiales compuestos de automoción: la conclusión clave de ingeniería

El desarrollo de componentes de automoción ligeros está pasando de la simple sustitución de materiales hacia la ingeniería integrada de materiales y fabricación.

La fibra de vidrio, la fibra de carbono, la fibra de basalto y la fibra natural pueden contribuir a la reducción de peso en automoción, pero sirven a diferentes propósitos de ingeniería. Más importante aún, la fibra en sí no determina el rendimiento final.

El tipo de fibra, la matriz, la arquitectura de fibra, la orientación, la geometría de la pieza, el proceso de fabricación y el utillaje deben evaluarse como un sistema conectado.

Por lo tanto, para la producción de automoción en alto volumen, el material más apropiado no es necesariamente el material con la mayor resistencia de laboratorio. Es el sistema de materiales que puede cumplir con el rendimiento requerido mientras sigue siendo fabricable, dimensionalmente estable y económicamente viable al volumen de producción previsto.

Esta es también la razón por la que la selección de materiales compuestos para automoción debe involucrar a los ingenieros de utillaje desde el principio del proceso de desarrollo. Una decisión sobre el material puede influir en el diseño del molde, el comportamiento del flujo, el calentamiento, el enfriamiento, el venteo, el desmoldeo y, en última instancia, la consistencia de la producción.

Preguntas frecuentes sobre materiales compuestos de automoción

Conclusión

Los materiales compuestos de automoción ofrecen a los fabricantes múltiples enfoques para la reducción de peso, pero la aplicación exitosa depende de más que seleccionar una fibra de alto rendimiento.

El refuerzo, la matriz de resina, la arquitectura de fibra, el proceso de fabricación y el utillaje deben trabajar juntos. Para componentes de producción, este enfoque integrado ayuda a los ingenieros a equilibrar el peso, el rendimiento estructural, la fabricabilidad, la precisión dimensional y la economía de producción.

Para proyectos de utillaje para compuestos, MDC apoya la transición del diseño de piezas compuestas al utillaje de producción considerando juntos el comportamiento del material, los requisitos de moldeo y los requisitos de fabricación del utillaje.
