En la fabricación industrial moderna, las herramientas de termoformado desempeñan un papel crucial en el conformado de láminas termoplásticas y materiales compuestos en componentes ligeros y de alta precisión. A medida que las industrias continúan buscando ingeniería ligera, producción eficiente y un rendimiento avanzado de materiales, la tecnología de termoformado se ha convertido en uno de los procesos de conformado más utilizados a nivel mundial.

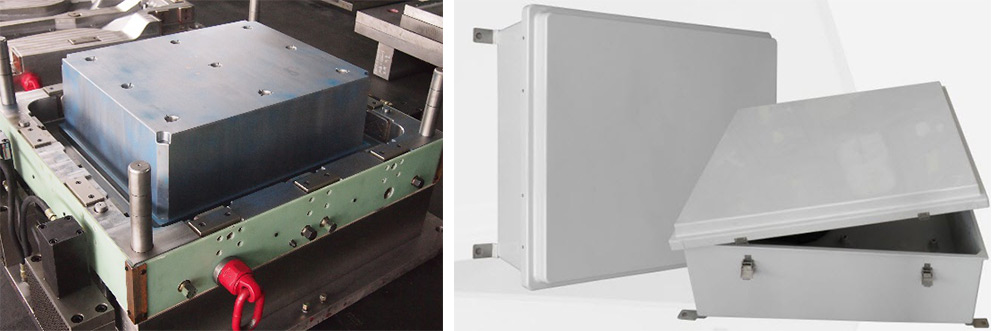

Una herramienta de termoformado es un molde de precisión utilizado para dar forma a láminas termoplásticas calentadas o laminados compuestos en geometrías específicas mediante vacío, presión o fuerza mecánica. La calidad de la herramienta de termoformado determina directamente la precisión dimensional, calidad superficial, integridad estructural y eficiencia de producción de las piezas moldeadas finales.

Industrias como la fabricación automotriz, la ingeniería aeroespacial, la producción de equipos industriales y la tecnología de embalaje dependen cada vez más de moldes avanzados de termoformado para fabricar componentes plásticos y compuestos complejos con un rendimiento constante y alta eficiencia de producción.

¿Qué es una herramienta de termoformado?

Una herramienta de termoformado es un molde especializado utilizado en el proceso de termoformado, donde las láminas termoplásticas se calientan hasta alcanzar un estado blando y moldeable, y luego se conforman sobre la superficie del molde. Una vez que el material adopta la geometría del molde, se enfría para mantener la estructura final del componente.

El utillaje de termoformado es ampliamente utilizado porque permite a los fabricantes producir piezas grandes y ligeras con costos de herramienta relativamente bajos en comparación con el moldeo por inyección. Esta tecnología es especialmente adecuada para componentes de tamaño medio a grande que requieren geometrías precisas y acabados superficiales suaves.

Proceso típico de termoformado

• Calentamiento de las láminas termoplásticas hasta la temperatura de conformado
• Colocación del material calentado sobre el molde de termoformado
• Aplicación de vacío o presión para dar forma al material
• Enfriamiento del componente formado manteniendo la geometría del molde
• Recorte y acabado del producto final

Debido a que el termoformado depende en gran medida de la precisión del molde y del control de temperatura, las herramientas de termoformado de alta precisión son esenciales para una producción estable y repetible.

Principales tipos de herramientas de termoformado

Herramienta de termoformado por vacío

Las herramientas de termoformado por vacío utilizan presión de aire negativa para atraer las láminas de plástico calentadas hacia la superficie del molde. Pequeños orificios de ventilación dentro del molde permiten la salida del aire, asegurando que el material plástico se adapte con precisión a la cavidad del molde.

Las herramientas de vacío se utilizan comúnmente para fabricar:

• paneles interiores automotrices
• bandejas de embalaje de plástico
• carcasas de equipos
• cubiertas y envolventes protectoras

Herramienta de termoformado por presión

El termoformado por presión combina vacío con presión de aire positiva para forzar la lámina plástica calentada contra la superficie del molde. Este método permite una mayor reproducción de detalles y características más definidas.

Los moldes de conformado por presión se utilizan ampliamente para:

• paneles exteriores automotrices
• carcasas de electrodomésticos
• paneles de equipos electrónicos
• cubiertas de maquinaria industrial

Herramienta de termoformado de doble lámina

Las herramientas de termoformado de doble lámina forman dos láminas plásticas calentadas simultáneamente y las unen dentro del molde. Este proceso permite crear componentes estructurales huecos con mayor rigidez.

Aplicaciones típicas incluyen:

• conductos de aire automotrices
• estructuras de equipos industriales
• paneles plásticos estructurales de gran tamaño

Materiales utilizados en la fabricación de moldes de termoformado

Herramientas de aluminio para termoformado

El aluminio es uno de los materiales más utilizados para moldes de termoformado debido a su excelente conductividad térmica, estructura ligera y facilidad de mecanizado. El utillaje de aluminio es ideal para producción de prototipos y fabricación de volumen medio.

Herramientas de acero para termoformado

Los moldes de acero se utilizan generalmente en entornos de producción de alto volumen donde la durabilidad y la resistencia al desgaste son esenciales. Proporcionan una larga vida útil y excelente estabilidad dimensional durante ciclos repetidos de calentamiento.

Herramientas compuestas de termoformado

Los materiales compuestos como la fibra de vidrio o las estructuras de fibra de carbono pueden utilizarse en aplicaciones especializadas de termoformado. Estos materiales son especialmente adecuados para utillaje ligero y fabricación de componentes aeroespaciales.

Factores clave de diseño para el utillaje de termoformado

Ingeniería de la superficie del molde

La superficie del molde debe garantizar un flujo uniforme del material para evitar defectos como adelgazamiento, arrugas o espesor irregular. El pulido de precisión y los tratamientos superficiales mejoran la apariencia final de los componentes termoformados.

Gestión de la temperatura

Una distribución uniforme de la temperatura en el molde asegura condiciones de conformado consistentes. Los diseños avanzados suelen incorporar canales de enfriamiento o sistemas de gestión térmica.

Sistema de ventilación

Los pequeños orificios de ventilación permiten que el aire atrapado escape, facilitando que la lámina caliente se adapte completamente al molde.

Resistencia estructural

Las herramientas deben soportar ciclos repetidos de calentamiento y presión sin deformarse. Los materiales de alta resistencia garantizan la fiabilidad a largo plazo.

Aplicaciones industriales de las herramientas de termoformado

Fabricación automotriz

Se utilizan ampliamente para producir componentes ligeros como paneles interiores, revestimientos de maletero y cubiertas de batería.

Componentes aeroespaciales

En la industria aeroespacial, se emplean para paneles interiores y estructuras ligeras donde la reducción de peso es crítica.

Equipos industriales

Permiten fabricar carcasas resistentes, cubiertas de máquinas y envolventes protectoras.

Industria del embalaje

Se utilizan para la producción masiva de bandejas alimentarias, embalajes médicos y soluciones de protección de productos.

Ventajas del utillaje de termoformado

• Alta eficiencia de producción
• Menor costo de herramienta en comparación con el moldeo por inyección
• Capacidad para producir componentes grandes
• Excelente flexibilidad de diseño
• Calidad de producto consistente

Estas ventajas hacen del termoformado una tecnología clave en múltiples industrias.

Preguntas frecuentes sobre herramientas de termoformado

¿Qué es una herramienta de termoformado?

Es un molde utilizado para dar forma a láminas termoplásticas mediante vacío o presión.

¿Qué materiales se utilizan?

Principalmente aluminio, acero o materiales compuestos.

¿Qué industrias la utilizan?

Automotriz, aeroespacial, equipos industriales y embalaje.

Conclusión

Una herramienta de termoformado es un elemento esencial en la fabricación de componentes termoplásticos y compuestos. Permite producir piezas ligeras con excelente calidad superficial y alta precisión dimensional.

A medida que las industrias avanzan hacia materiales más ligeros y procesos sostenibles, el utillaje de termoformado seguirá siendo una solución clave para la producción de componentes de alto rendimiento.
